Module CAM pour TurboCAD 2026 Platinum (64 bits)

• Prend en charge les contrôleurs FADAL, FANUC et HAAS, ou configurez facilement le vôtre à l'aide de l'assistant de configuration.
• L'assistant de configuration CAM offre une configuration simple pour les contrôleurs, pièces et outils.
• Base de données d'outils complète.
• Création dynamique d'outils.
• Modifiez facilement les paramètres d'usinage, y compris la compensation du facteur de charge pour des machines, outils et matériaux spécifiques.
• Importez 26 formats de fichiers CAO différents, y compris DWG, DXF, IGES et STL.

Avec de nombreux produits CAM, il existe plusieurs activités distinctes :

1. Importer le dessin ou concevoir la pièce, et nettoyer le dessin.
2. Définir les trajectoires d'outils basées, par exemple, sur un foret de 1/4".
3. Exporter la conception.
4. Importer la conception dans le post-processeur.
5. Effectuer la configuration du post-traitement.
6. Exporter les codes G.

Toute modification du dessin, des trajectoires, ou de la taille de l'outil, et de nombreuses applications vous obligent à revenir à l'étape 1. Pas avec le plug-in CAM pour TurboCAD Platinum ! Ce plug-in effectue les étapes 1 à 6 de manière associative, de sorte qu'une modification de la taille du foret ou une modification de conception pour ajouter une poche perçée par piquage peut être effectuée à tout moment, et toutes les autres étapes, y compris le code G, sont automatiquement mises à jour. Travaillez sur le projet dans l'ordre qui vous convient. Les modifications de conception, les révisions, et le fraisage secondaire pour une finition précise peuvent tous être effectués rapidement et efficacement.

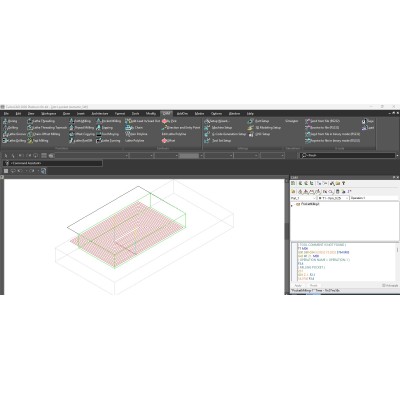

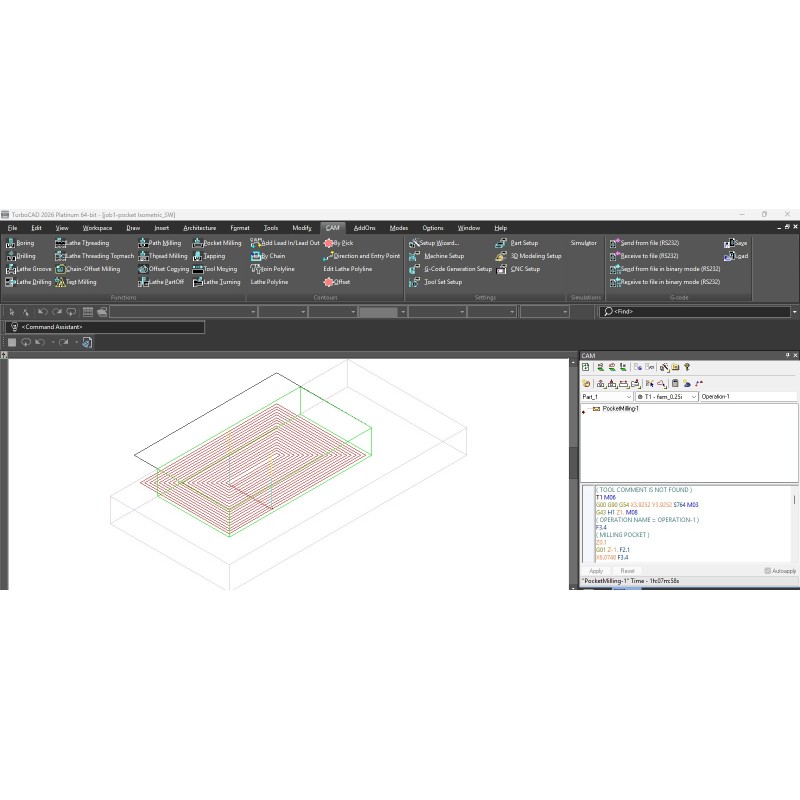

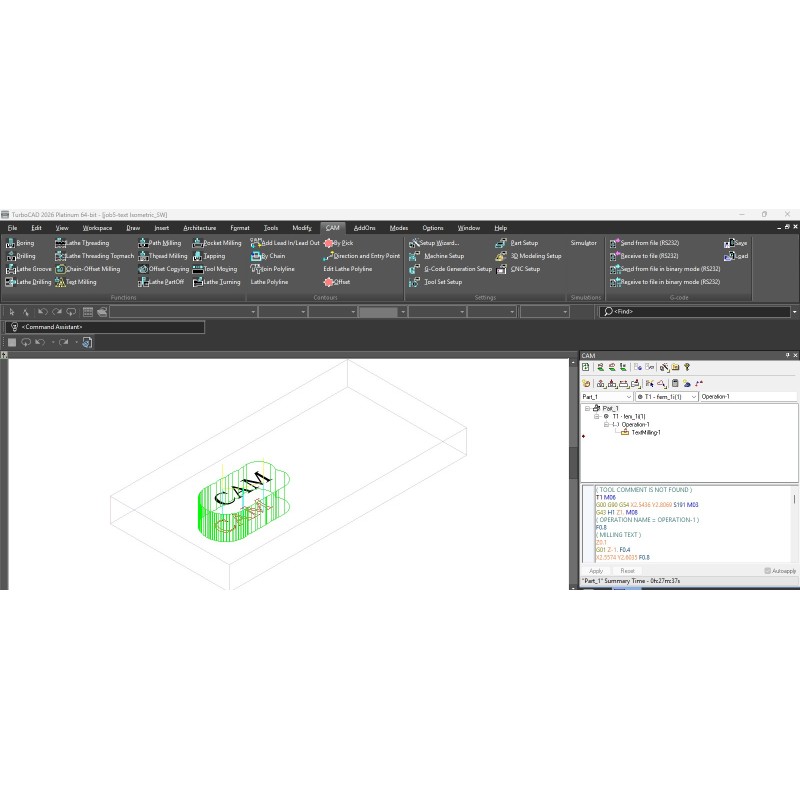

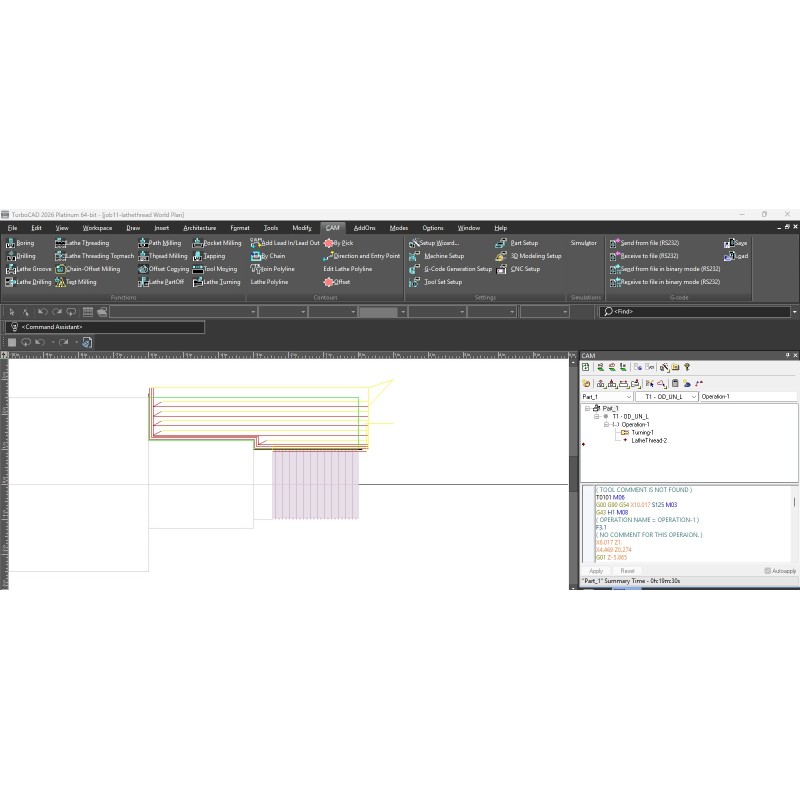

La productivité est encore améliorée grâce à la simulation de conception et aux vues rendues en 3D de la pièce terminée. Le plug-in offre une simulation étape par étape en filaire 3D, ligne cachée, ou mode rendu. Les modèles peuvent être visualisés en mode rendu complet ou exportés en tant que modèles solides STL. Les programmeurs CNC constateront des économies significatives de temps et de matériaux en repérant et corrigeant les erreurs avant que le DNC ne télécharge les codes G vers le contrôleur.

L'utilisation des contraintes TurboCAD Platinum dans la conception signifie qu'une pièce entière peut être automatiquement modifiée en changeant une seule dimension variable. Avec la valeur unique saisie, toutes les trajectoires de perçage et codes G correspondants sont mis à jour. C'est un moyen simple de définir des familles de pièces entières.

• Prend en charge les contrôleurs FADAL, FANUC et HAAS, ou configurez facilement le vôtre à l'aide de l'assistant de configuration.
• L'assistant de configuration CAM permet une configuration simple des contrôleurs, des pièces et des outils.
• Base de données d'outils complète.
• Création dynamique d'outils.
• Modifiez facilement les paramètres d'usinage, y compris la compensation du facteur de charge pour des machines, outils et matériaux spécifiques.
• Importez 26 formats de fichiers CAO différents, y compris DWG, DXF, IGES et STL.
• Enregistrez le G-code natif au format texte.
• Aucun post-processeur nécessaire. Tous les G-codes natifs sont générés automatiquement ou peuvent être modifiés manuellement dans l'application.
• Trajectoires d'outils optimisées automatiquement. Les modifications de l'outil ou de la conception déclenchent automatiquement de nouvelles trajectoires d'outils optimisées.
• Simulation 2D/3D en temps réel.
• Rendu photoréaliste des pièces.
• Les trajectoires d'outils linéaires peuvent être copiées, permettant une configuration facile d'une seconde coupe de finition pour parfaire la pièce usinée.
• Prend en charge le taraudage et le perçage par piqûres (y compris les codes de cycle G-73 et G-83).
• Les trajectoires d'outils et les G-codes sont enregistrés avec le dessin. Les projets peuvent être enregistrés ou travaillés en collaboration sur plusieurs machines sans nécessiter une refonte complète.
• Des recommandations d'avance/vitesse sont fournies pour chaque outil. Modifiez facilement la profondeur, l'avance et la vitesse à tout moment.
• Affichez et modifiez par outil, opération ou pièce ; réorganisez les opérations selon les besoins.
• Le DNC télécharge les G-codes directement vers le contrôleur.

TurboCAD^® 2026 Platinum 64 bits, version 33.0.65.1 (2026.1) ou ultérieure. Microsoft Windows 11 ou Windows 10 (64 bits). 8 Go de RAM ou plus. Processeur de 1 gigahertz (GHz) ou plus rapide.

Remarque : Ce module fonctionne uniquement dans TurboCAD 2026 Platinum (64 bits). Il ne fonctionne pas dans TurboCAD 2026 Professional, Deluxe ou Designer, dans TurboCAD 2025 ou antérieur, ni dans TurboCAD 32 bits. Pour TurboCAD Platinum 2019 ou 2020 (32 bits), contactez-nous pour le module 2019/2020.
