Comment fonctionne la palette de dessin

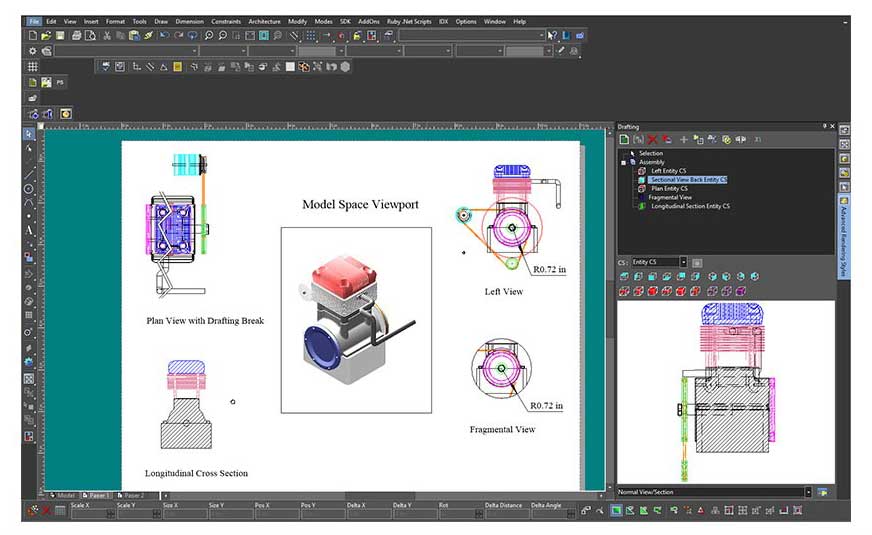

La palette de dessin vous permet de créer des vues et dessins 2D à partir de vos modèles 3D dans l'espace modèle de TurboCAD. Ces vues et dessins 2D sont entièrement associatifs aux modèles 3D, ce qui signifie que tout changement dans le modèle sera reflété dans la documentation 2D, même en travaillant sur une XRef. Les cotes sont également entièrement associatives, elles se mettront donc à jour et à l'échelle automatiquement.

La palette de dessin est une palette ancrable accessible depuis le menu Vue ou la barre d'outils Palettes. Elle comporte quatre onglets : Standard, Sectionnelle, Détail, et Objets de dessin. Chaque onglet contient différentes options et outils pour créer et modifier des vues et dessins 2D.

Types de vues et dessins 2D

La palette de dessin peut créer différents types de vues et dessins 2D, selon vos besoins et préférences. Ceux-ci incluent :

• Vues standard : Ce sont les vues de base de votre modèle 3D, telles que face, dessus, droite, isométrique, etc. Vous pouvez créer jusqu'à 10 vues standard à partir de votre modèle 3D, et les placer sur votre mise en page (espace papier). Vous pouvez également ajuster l'échelle, l'orientation, et la position de chaque vue.

• Vues sectionnelles : Ce sont des vues qui montrent la structure interne de votre modèle 3D, en le coupant le long d'un plan ou d'une ligne. Vous pouvez créer jusqu'à 9 vues sectionnelles à partir de votre modèle 3D, en utilisant différentes méthodes, telles que complète, demi, décalée, alignée, etc. Vous pouvez également personnaliser la ligne de coupe, la hachure, et les étiquettes de chaque vue sectionnelle.

• Vues de détail : Ce sont des vues qui montrent une portion agrandie de votre modèle 3D, pour plus de clarté et de détail. Vous pouvez créer des vues de détail personnalisées à partir de votre modèle 3D, en sélectionnant une ligne ou un arc fermé ou une polyligne. Vous pouvez également ajuster l'échelle, la limite, et l'étiquette de chaque vue de détail.

• Objets de dessin : Ce sont des objets qui vous aident à annoter et documenter vos vues et dessins 2D, tels que cotes, notes, symboles, etc. Vous pouvez créer et modifier différents types d'objets de dessin, tels que linéaire, angulaire, radial, diamètre, etc. Vous pouvez également modifier les propriétés, le style, et le texte de chaque objet de dessin.

Contrôle artistique et personnalisation

La palette de dessin vous offre un grand contrôle artistique et une personnalisation sur l'apparence de vos vues et dessins 2D. Vous pouvez appliquer différents effets et paramètres à chaque vue et dessin, tels que :

• Hachure : Vous pouvez appliquer différents types de hachures à vos vues et dessins 2D, tels que pleine, motif, dégradé, etc. Vous pouvez également ajuster la couleur, l'angle, l'échelle, et l'espacement de la hachure.

• Épaisseur et style de ligne : Vous pouvez appliquer différentes épaisseurs et styles de ligne à vos vues et dessins 2D, tels que continue, tiretée, pointillée, etc. Vous pouvez également ajuster la couleur, la largeur, et le motif des lignes.

• Ligne visible et cachée : Vous pouvez contrôler la visibilité et l'apparence des lignes visibles et cachées dans vos vues et dessins 2D. Vous pouvez choisir d'afficher ou de masquer les lignes cachées, et leur appliquer différents effets, tels qu'estompage, fondu, ou fantomatique.

• Vues fragmentaires : Vous pouvez créer des vues fragmentaires à partir de vos vues et dessins 2D, qui sont des vues partielles montrant uniquement une zone d'intérêt spécifique. Vous pouvez également appliquer différents effets aux vues fragmentaires, tels que masquage, recadrage, ou encadrement.

• Ruptures de dessin : Vous pouvez ajouter des ruptures de dessin à vos vues et dessins 2D, qui sont des symboles indiquant qu'une partie de la vue ou du dessin est omise ou raccourcie. Vous pouvez également personnaliser la forme, la taille, et la position des ruptures de dessin.

Compatibilité des formats de fichiers et collaboration

La palette de dessin fonctionne avec plus d'une douzaine de formats de fichiers et aide à faire de TurboCAD Platinum, Professional, et LTE Professional un excellent outil de collaboration avec d'autres applications CAO. Cela inclut des formats architecturaux tels que .SKP (SketchUp) et .DGN (MicroStation/Intergraph), de sorte que la palette de dessin peut être utilisée pour créer des élévations, plans d'étage, coupes, et même des vues détaillées, toutes associatives aux changements du modèle.
