Outil Congé d'arêtes (fusion)

Posted on: 02-08-2026

Trois types de fusion :

1) Fusion à continuité de courbure pour créer des fusions explicites. La surface de fusion sera à continuité de courbure avec les deux faces. Pour la réaliser, vous devez

  1. Définir le rayon à l'aide de la barre d'inspection
  2. Sélectionner l'arête par un clic

Il s'agit d'une fusion en un seul clic. Vous ne pouvez pas sélectionner plusieurs arêtes.

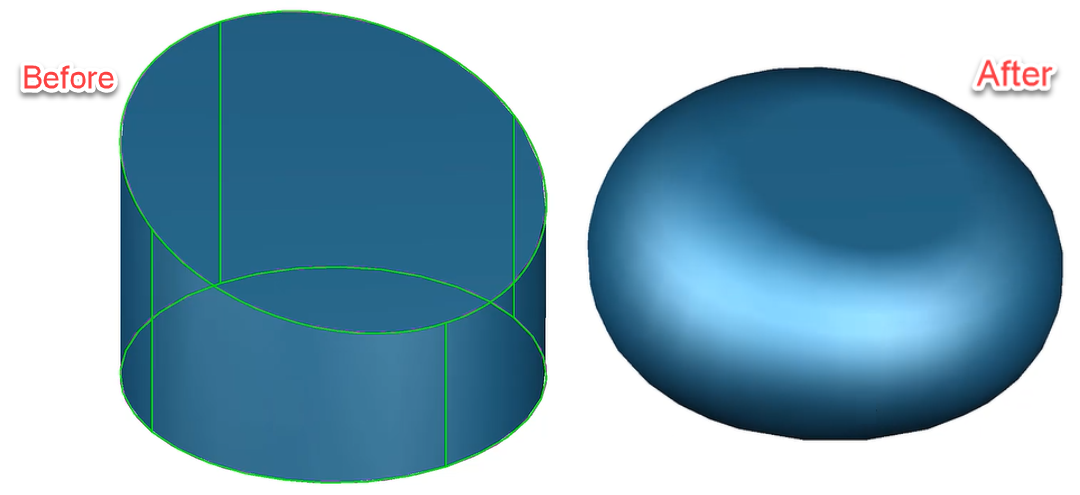

Exemple :

2) La fusion à largeur fixe crée une fusion avec une largeur fixe entre les deux courbes ressorts de la fusion. Le rayon réel de la fusion est calculé implicitement le long de la fusion pour produire une fusion avec une largeur de section transversale constante.

Pour la réaliser, vous devez

  1. Définir la largeur,
  2. Sélectionner les arêtes,
  3. Terminer

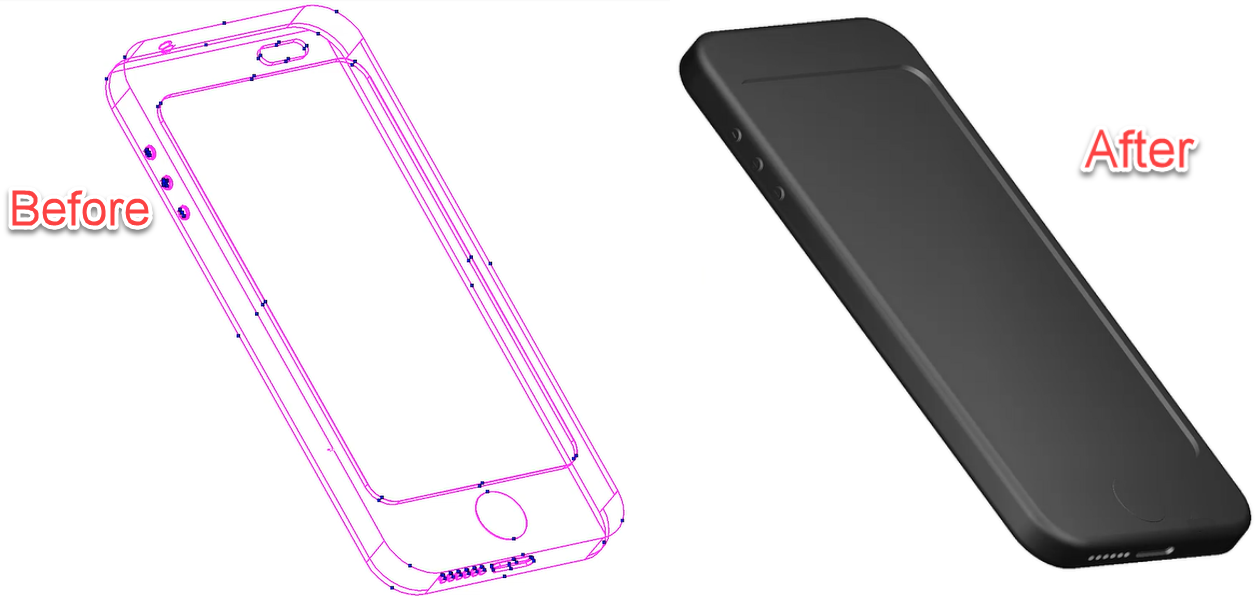

Exemple :

3) Les fusions à trois faces, pour une fusion à trois faces à rayon variable. La surface de fusion sera tangente aux trois faces de support. La section transversale de la surface de fusion est circulaire et le rayon variable de la fusion est déterminé par les exigences de tangence aux surfaces

Pour la réaliser, vous devez

  1. Sélectionner la face gauche
  2. Sélectionner la face droite
  3. Sélectionner la face centrale

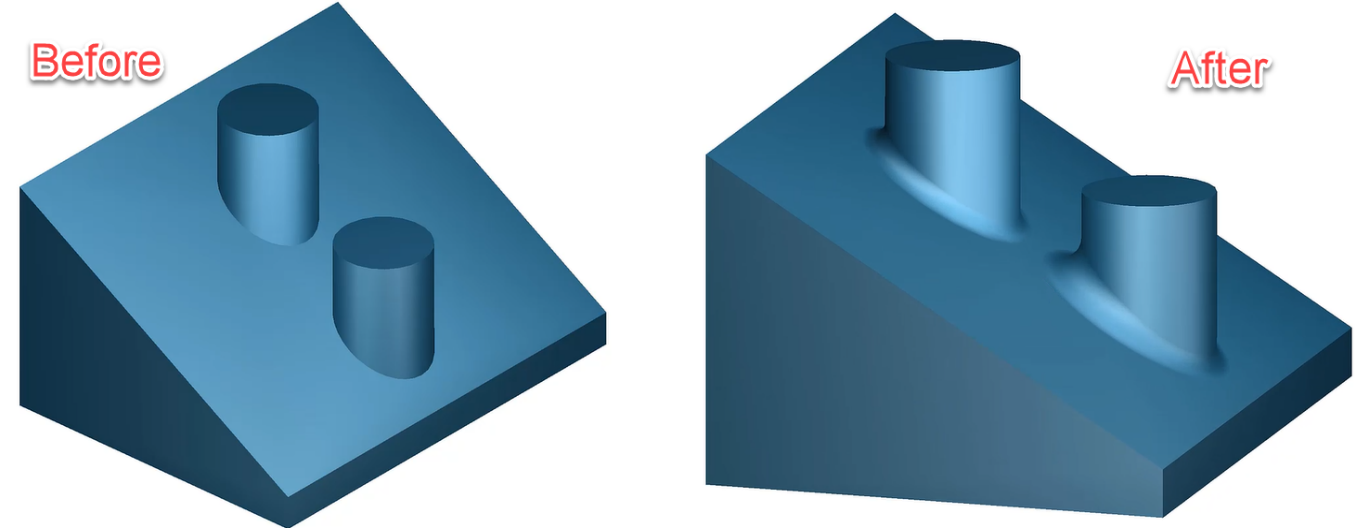

Exemple :
