Filtre STL – Vérification d'impression 3D
Le Filtre STL est une fonctionnalité de TurboCAD, un logiciel CAO de premier plan, qui permet aux utilisateurs d'exporter leurs conceptions au format STL, le type de fichier standard utilisé en impression 3D. Mais il ne s'agit pas seulement de conversion de fichiers ; le Filtre STL effectue également une 'Vérification d'impression 3D' cruciale pour s'assurer que la conception est prête à être imprimée.
Vérification d'impression 3D : Assurer l'intégrité topologique
Lors de l'exportation d'un fichier STL, l'option Vérification d'impression 3D change la donne. Elle examine la pièce à la recherche d'erreurs topologiques courantes qui pourraient entraver le processus d'impression. Celles-ci incluent :
- Arêtes non variées
- Facettes dupliquées
- Facettes effondrées
- Orientation normale cohérente
- Arêtes ouvertes
- Coques
En identifiant ces problèmes avant l'impression, le Filtre STL fait gagner du temps et des ressources, réduisant la probabilité d'échecs d'impression.

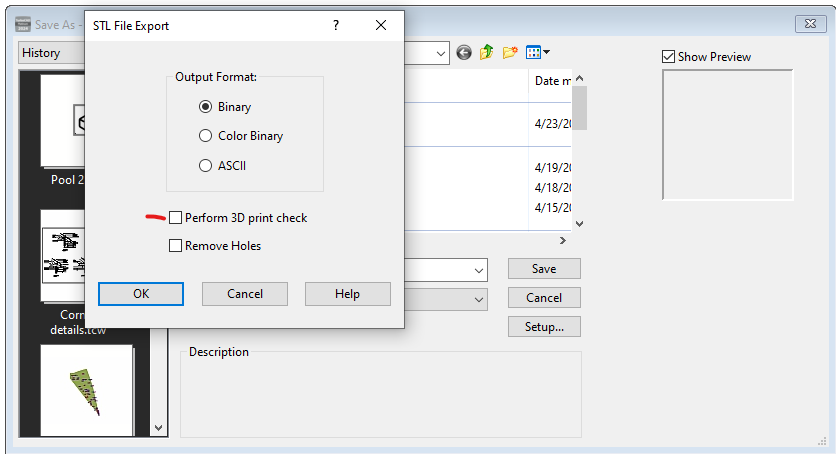

Lors de l'enregistrement d'un fichier STL, l'utilisateur a la possibilité d'effectuer une vérification d'impression sur le modèle 3D :
Informations géométriques en un coup d'œil
En plus de la vérification des erreurs, le Filtre STL fournit des informations géométriques précieuses sur le modèle 3D, telles que :
- Étendues
- Nombre de facettes/sommets
- Surface
- Volume
Ces données sont cruciales pour comprendre les caractéristiques physiques de l'objet à imprimer et pour apporter les ajustements nécessaires à la conception.
Interface conviviale

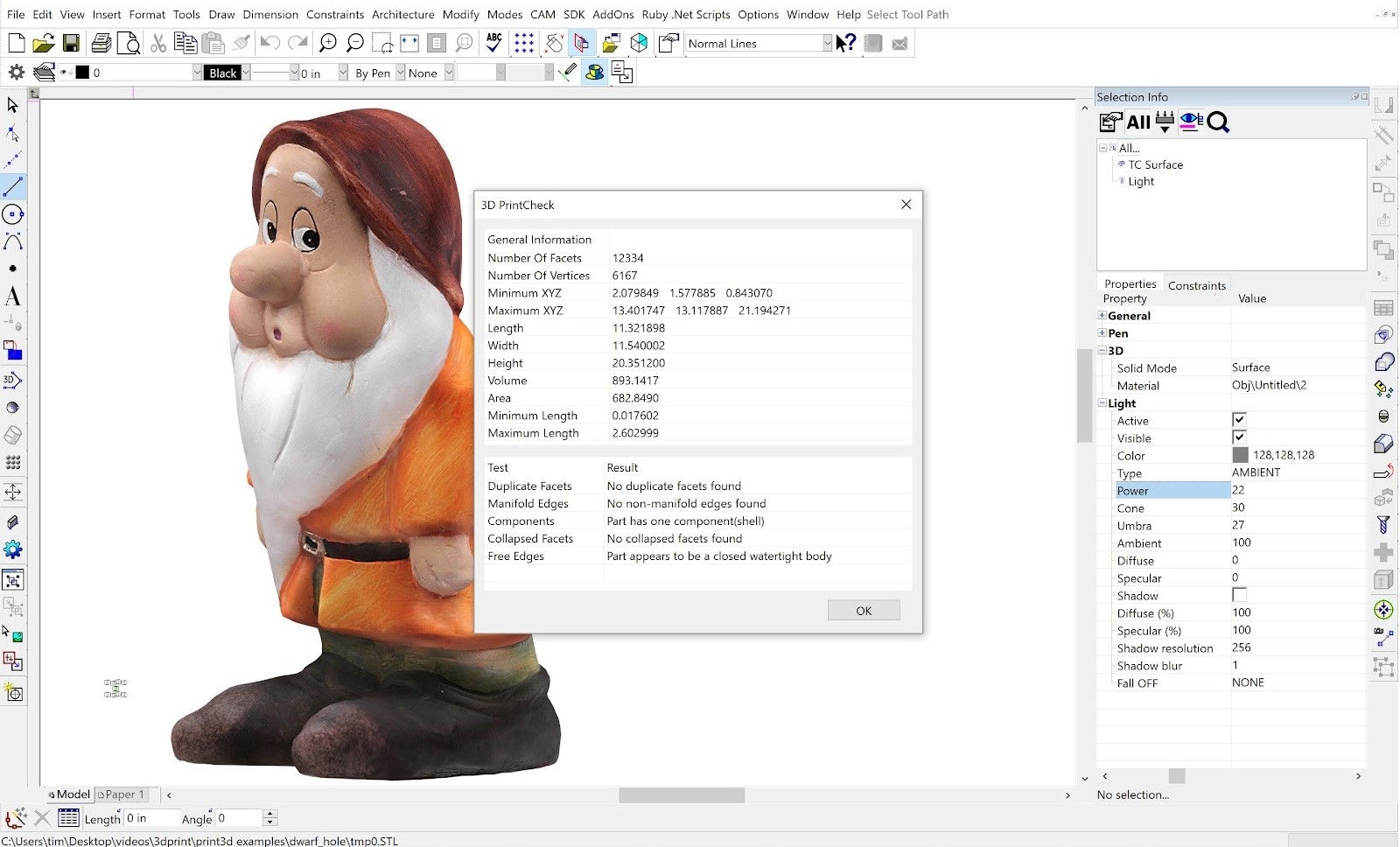

L'interface utilisateur de TurboCAD pour le Filtre STL est conçue avec la simplicité à l'esprit. Après avoir enregistré le fichier STL, une boîte de dialogue apparaît pour chaque objet, donnant des informations générales et les résultats des tests d'impression 3D. Ce retour immédiat permet aux utilisateurs de prendre rapidement des décisions concernant leurs conceptions.
