Les outils de tôlerie de l'application offrent un ensemble complet de fonctionnalités pour concevoir et modifier des pièces de tôlerie avec précision et contrôle. Ces outils permettent aux utilisateurs de créer des géométries complexes, telles que des pattes, plis, brides, et ourlets, tout en préservant l'intégrité du matériau et en respectant les paramètres clés de conception de tôlerie comme le rayon de pliage et le facteur K. Que vous conceviez des composants structurels, des boîtiers mécaniques, ou des pièces décoratives, les outils de tôlerie simplifient l'ensemble du flux de travail, de la conception initiale à la génération du patron à plat. L'ensemble d'outils de tôlerie se trouve dans le menu Outils. Il existe six outils de tôlerie principaux disponibles : Patte, Pli, Bride de contour, Bride, Ourlet simple, et Déplier.

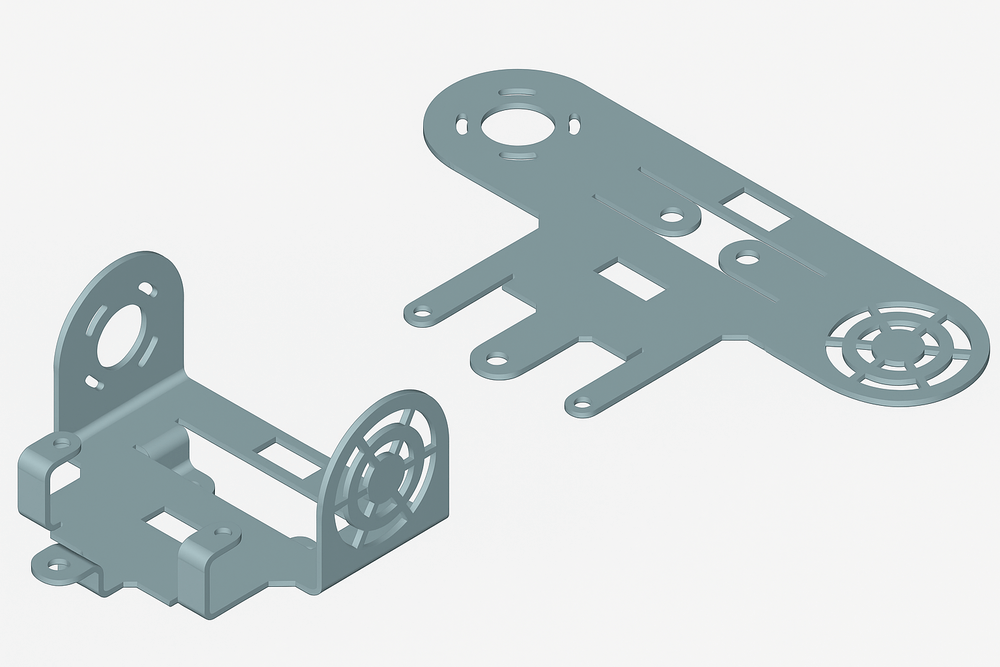

Exemple de pièce de tôlerie

La fonctionnalité Patte crée une extension plate et saillante à partir d'une pièce de tôlerie avec précision et contrôle. Une patte est généralement une section plane qui reste dans le même plan que la tôle de base ou la bride à partir de laquelle elle s'étend. Elle peut prendre diverses formes : rectangulaire, trapézoïdale, ou des profils personnalisés selon les exigences de conception. Les pattes servent souvent de fondation pour des fonctionnalités de tôlerie supplémentaires, fournissant un point de départ pour des opérations telles que des plis, brides, ou découpes. Cet outil est essentiel pour construire la géométrie initiale d'un composant de tôlerie.

Ouvrez la palette Outils de tôlerie depuis le menu Outils et sélectionnez l'outil Patte.

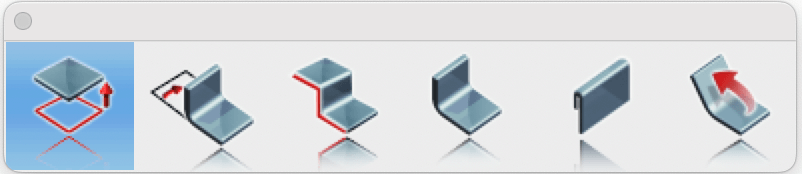

Outil Patte dans la palette de tôlerie

Spécifiez l'épaisseur de la tôle selon les exigences de conception.

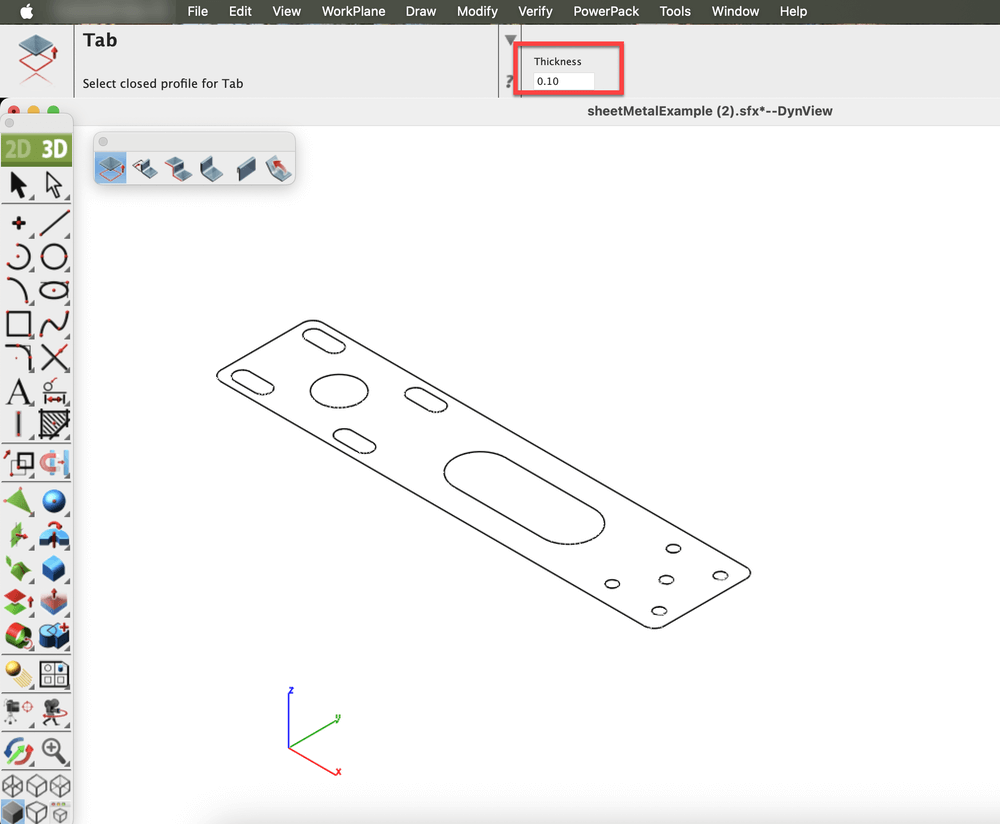

Épaisseur spécifiée

Sélectionnez maintenant un profil fermé pour définir la géométrie de la patte. L'outil génère automatiquement une section de tôle plate basée sur les paramètres définis.

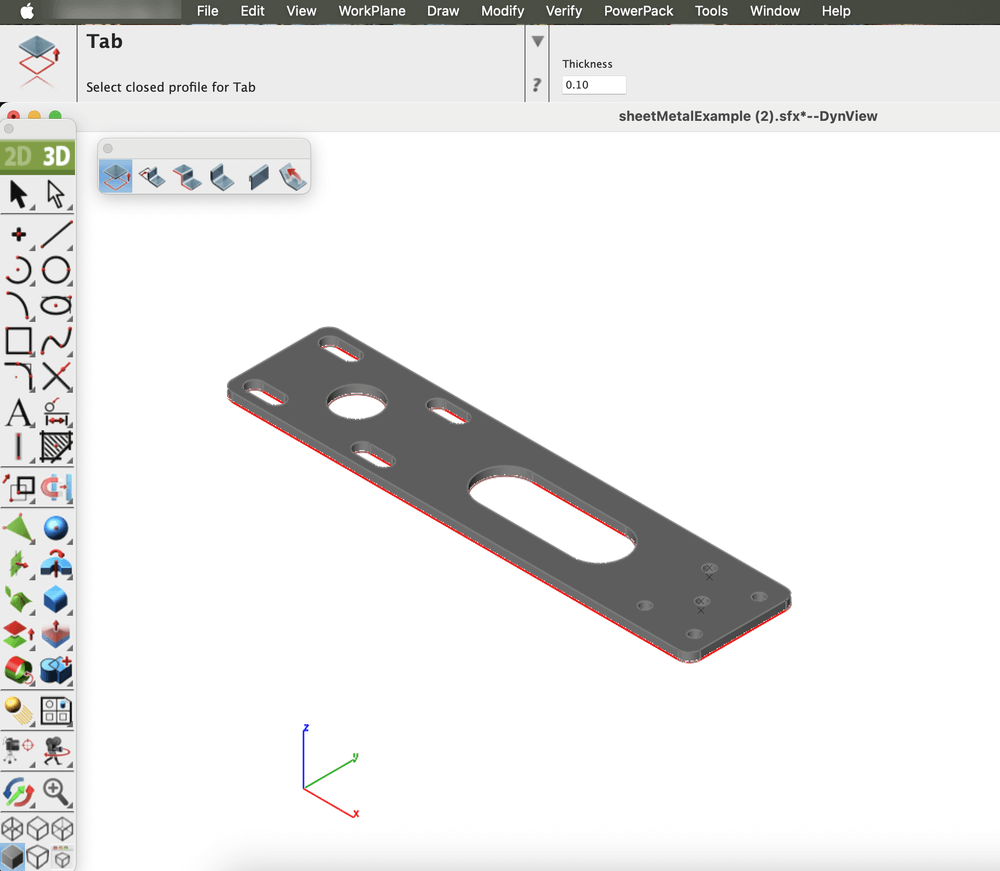

Patte de tôle plate générée selon les paramètres définis

Pli

La fonctionnalité Pli est utilisée pour déformer une pièce de tôle plate en une forme courbe ou angulaire tout en préservant l'intégrité du matériau. C'est un outil essentiel pour créer des composants fonctionnels tels que des supports, boîtiers, et conduits. En contrôlant des paramètres comme l'angle de pli, le rayon, et la direction, il garantit précision et cohérence dans le processus de conception.

Ouvrez la palette Outils de tôlerie depuis le menu Outils et sélectionnez l'outil Pli.

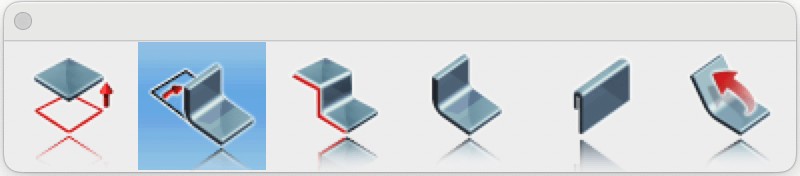

Outil Pli dans la palette de tôlerie

Spécifiez le rayon de pliage et saisissez l'angle de pliage souhaité.

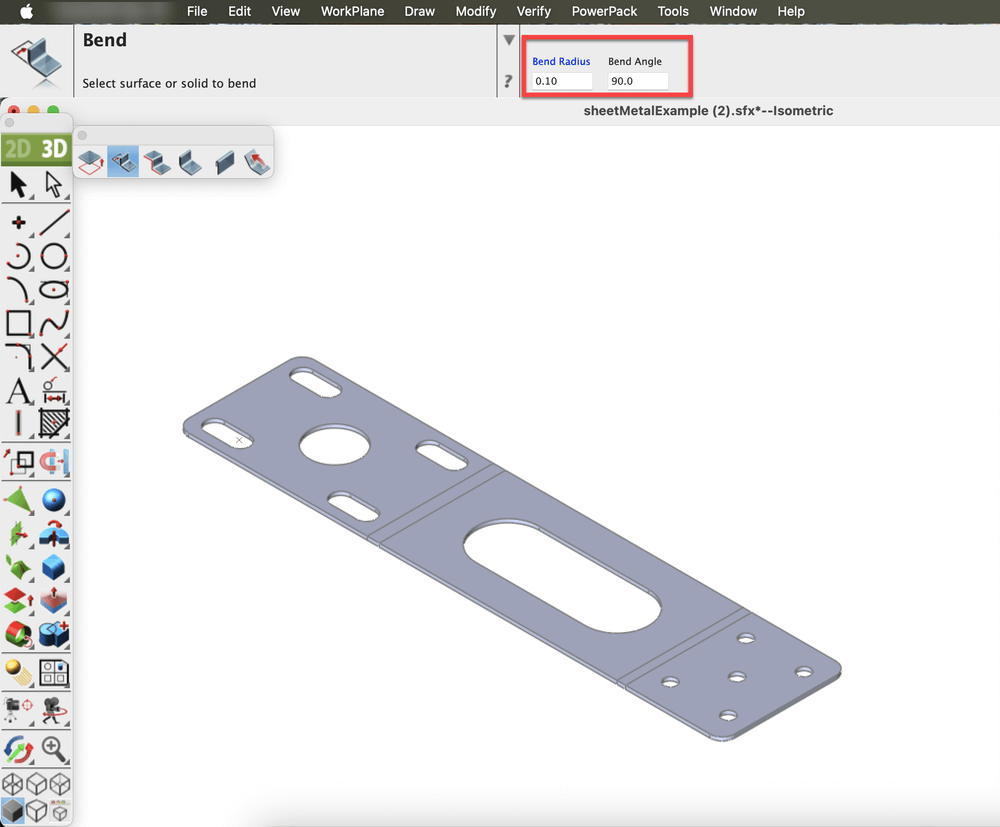

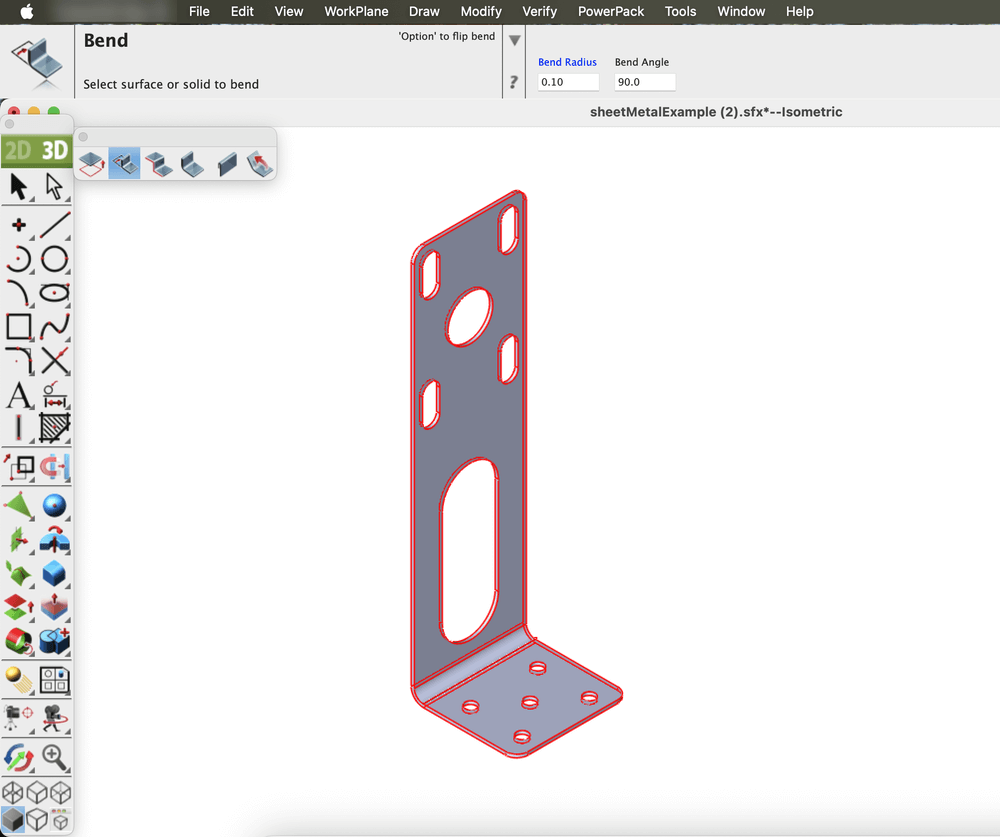

Rayon de pliage et angle de pliage spécifiés

Sélectionnez l'entité et définissez l'axe de pliage en sélectionnant deux points sur la face à plier.

(Facultatif) Appuyez sur la touche Option pour inverser la direction du pli.

Pièce de tôlerie après application de l'outil Pli

Bride de contour

La fonctionnalité Bride de contour permet la création d'une bride de tôlerie en extrudant un profil d'esquisse le long d'un chemin défini. Le profil peut inclure diverses entités géométriques telles que des lignes, arcs, splines, ou arcs elliptiques. Les coins vifs dans le profil génèrent automatiquement des plis qui suivent le rayon de pliage spécifié, garantissant des transitions fluides et un comportement précis de la tôlerie.

Ouvrez la palette Outils de tôlerie depuis le menu Outils et sélectionnez l'outil Bride de contour.

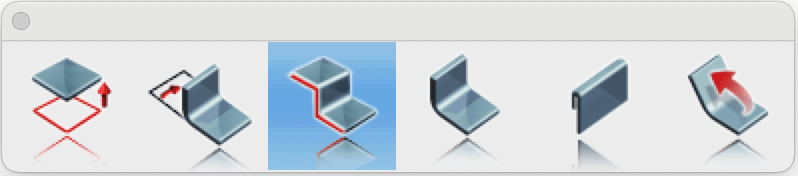

Outil Bride de contour dans la palette de tôlerie

Dessinez un profil pour l'outil Bride de contour.

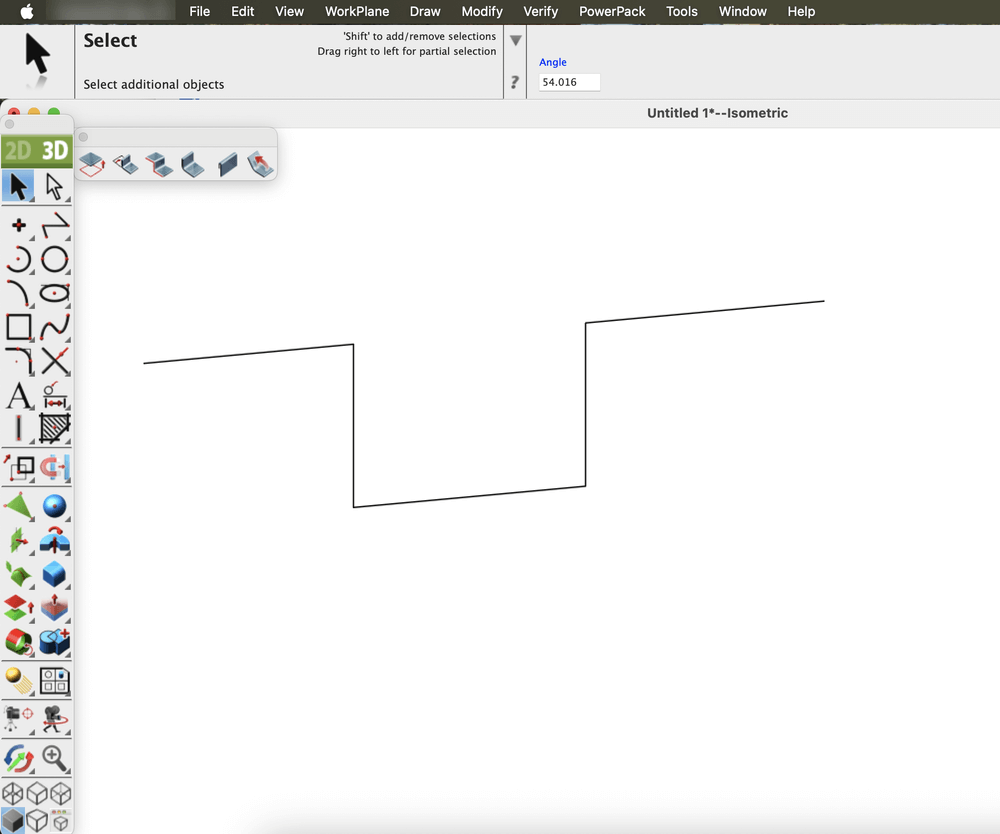

Esquisse de profil 2D créée pour l'outil Bride de contour

Spécifiez la distance, l'épaisseur, et le rayon de pliage dans les champs affichés dans la fenêtre d'invite.

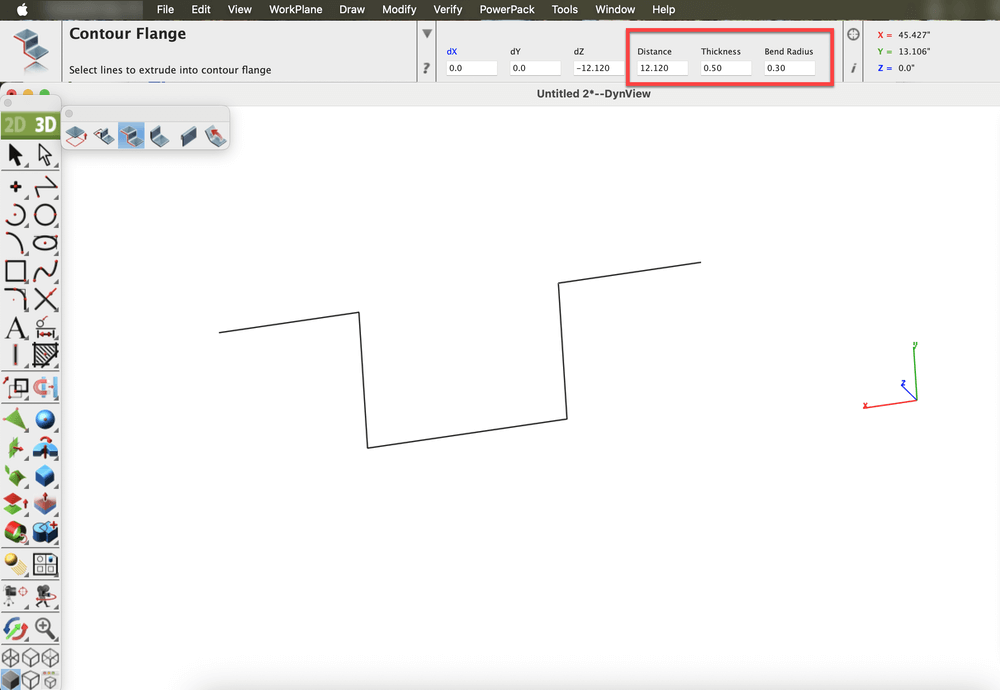

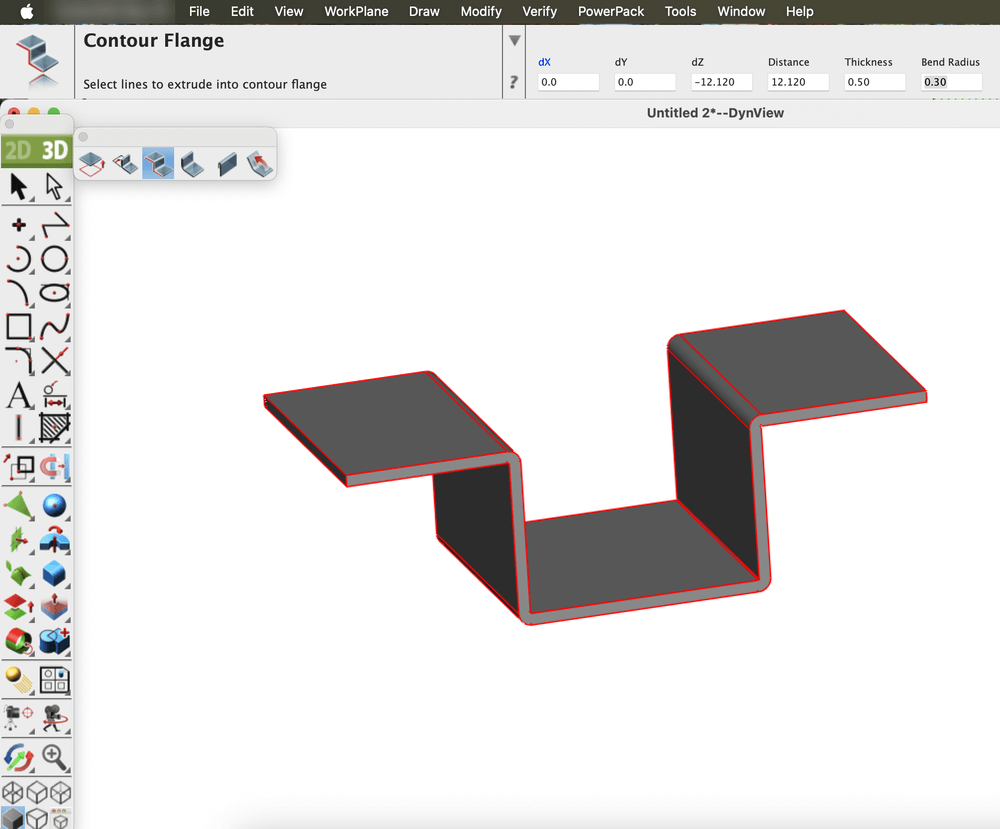

Paramètres spécifiés pour la création de la Bride de contour

Sélectionnez l'entité dessinée, puis choisissez deux points pour définir la direction d'extrusion de la Bride de contour.

Bride de contour résultante après application de l'outil

Bride

La fonctionnalité Bride ajoute une extension ou un rebord plat et rectiligne au bord d'une pièce de tôlerie. Les brides sont couramment utilisées pour renforcer des composants, créer des bords de fixation, ou connecter des pièces adjacentes. L'outil offre un contrôle précis sur des paramètres clés tels que la longueur de bride, l'angle de pliage, et le rayon de pliage, permettant des résultats précis et cohérents en conception et fabrication.

Il existe deux types de brides disponibles :

• Bride complète : S'étend sur toute la longueur du bord sélectionné.
• Bride partielle : S'applique uniquement à une partie définie du bord, offrant une plus grande flexibilité de conception.

Ouvrez les outils de tôlerie depuis le menu Outils et sélectionnez l'outil Bride.

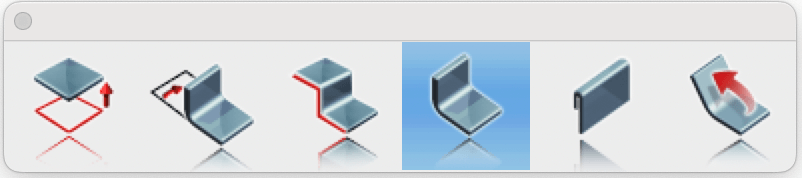

Outil Bride dans la palette de tôlerie

Sélectionnez l'option Bord complet dans le menu déroulant situé dans la fenêtre d'invite, et spécifiez la longueur de bride, le rayon de pliage, et l'angle dans les champs affichés dans la fenêtre d'invite.

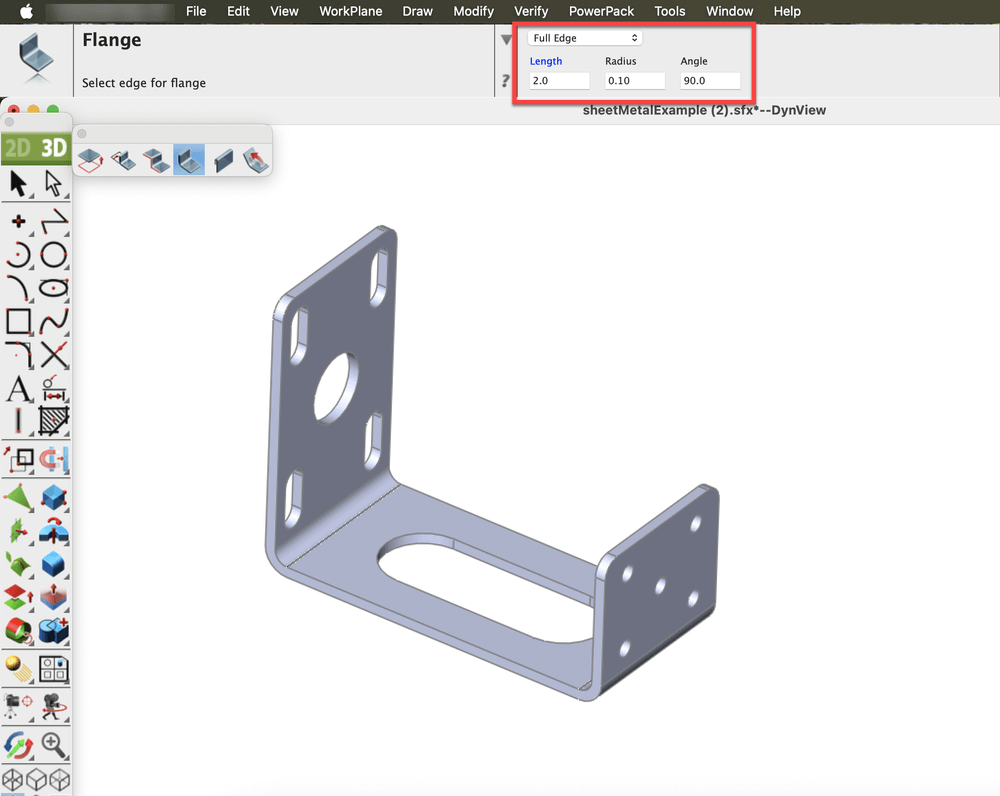

Paramètres spécifiés pour la création de la Bride

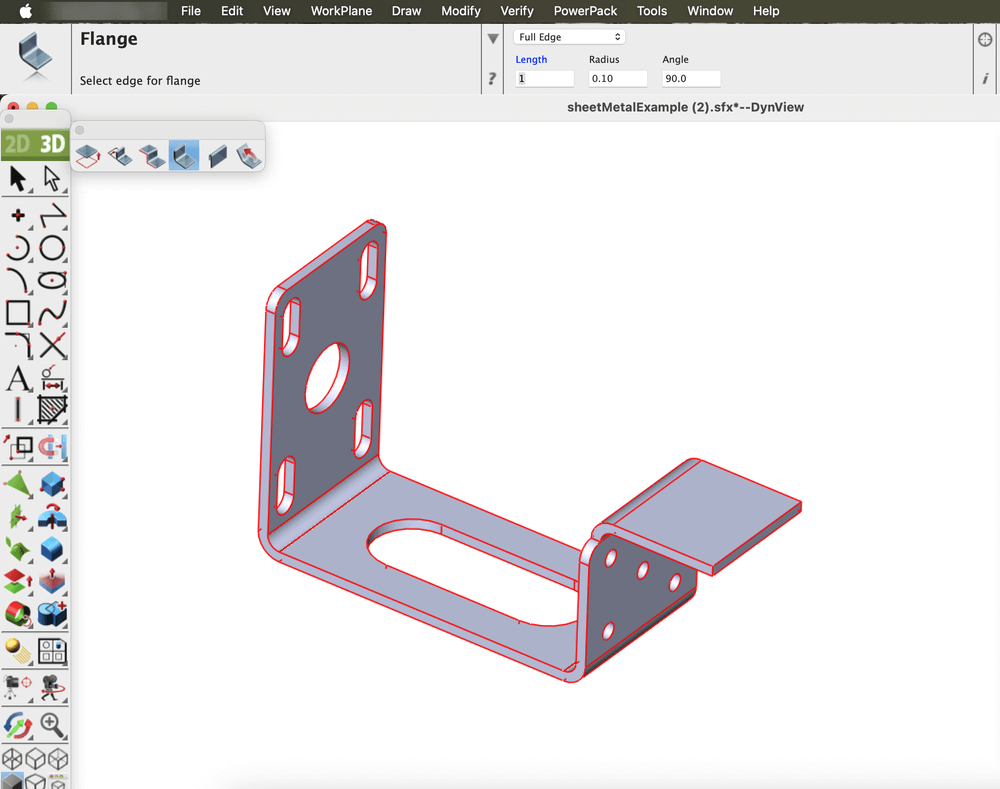

Bride (bord complet) après application de l'outil

Sélectionnez maintenant l'option Bord partiel dans le menu déroulant situé dans la fenêtre d'invite, et spécifiez la longueur de bride, le rayon de pliage, et l'angle dans les champs affichés dans la fenêtre d'invite.

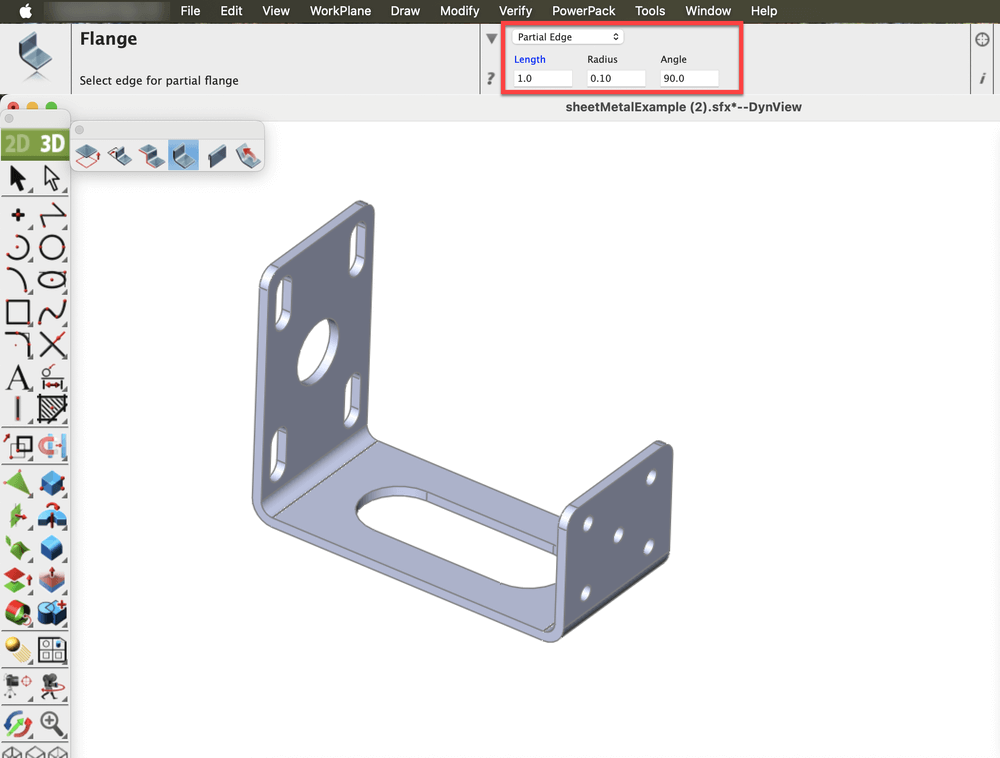

Paramètres spécifiés pour la création de la Bride

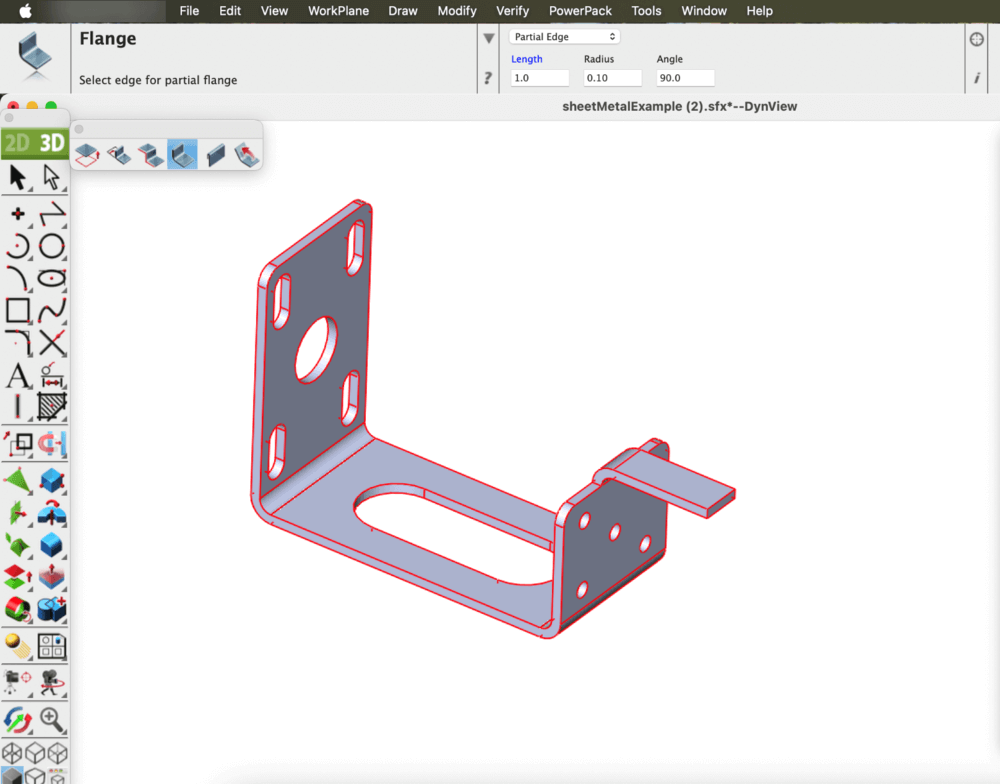

Bride (bord partiel) après application de l'outil

Ourlet simple

La fonctionnalité Ourlet simple permet de replier le bord d'une pièce de tôlerie sur lui-même, formant un rebord arrondi ou aplati. Cette opération renforce la résistance de la pièce, améliore la sécurité en éliminant les bords tranchants, et contribue à un aspect plus soigné. Divers types d'ourlets, tels que goutte d'eau, ouvert, ou fermé peuvent être appliqués selon les exigences de conception et fonctionnelles.

Ouvrez la palette Outils de tôlerie depuis le menu Outils et sélectionnez l'outil Ourlet simple.

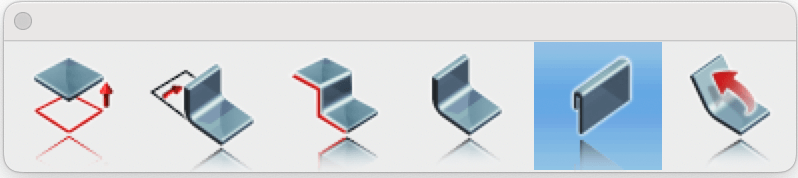

Outil Ourlet simple dans la palette de tôlerie

Sélectionnez l'option Droit dans le menu déroulant de la fenêtre d'invite, et saisissez les valeurs de longueur et d'écart souhaitées dans les champs correspondants.

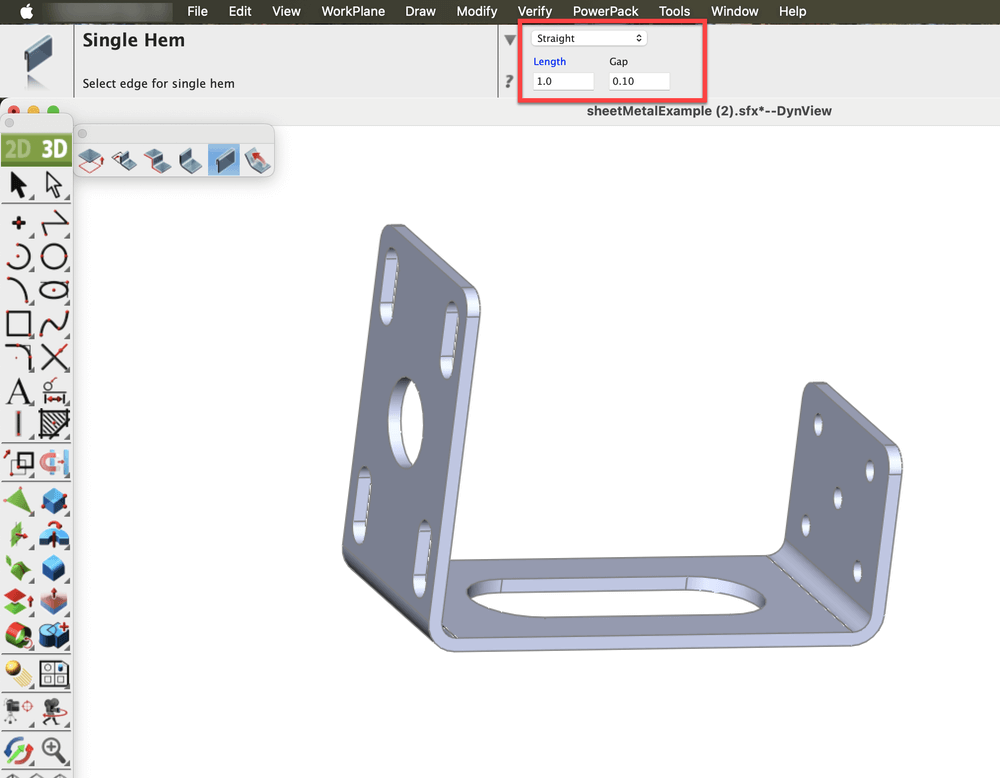

Paramètres spécifiés pour la création de l'Ourlet simple (droit)

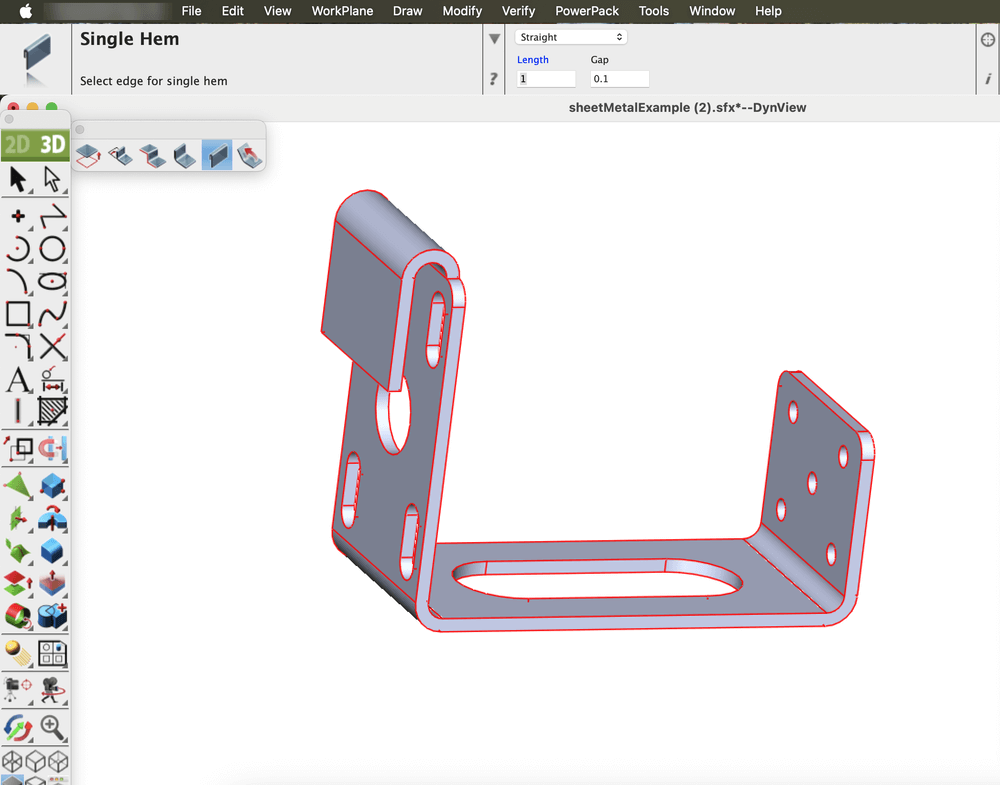

Ourlet simple (droit) après application de l'outil

Sélectionnez maintenant l'option Roulé dans le menu déroulant de la fenêtre d'invite, et saisissez les valeurs de rayon, angle, et épaisseur souhaitées dans les champs correspondants.

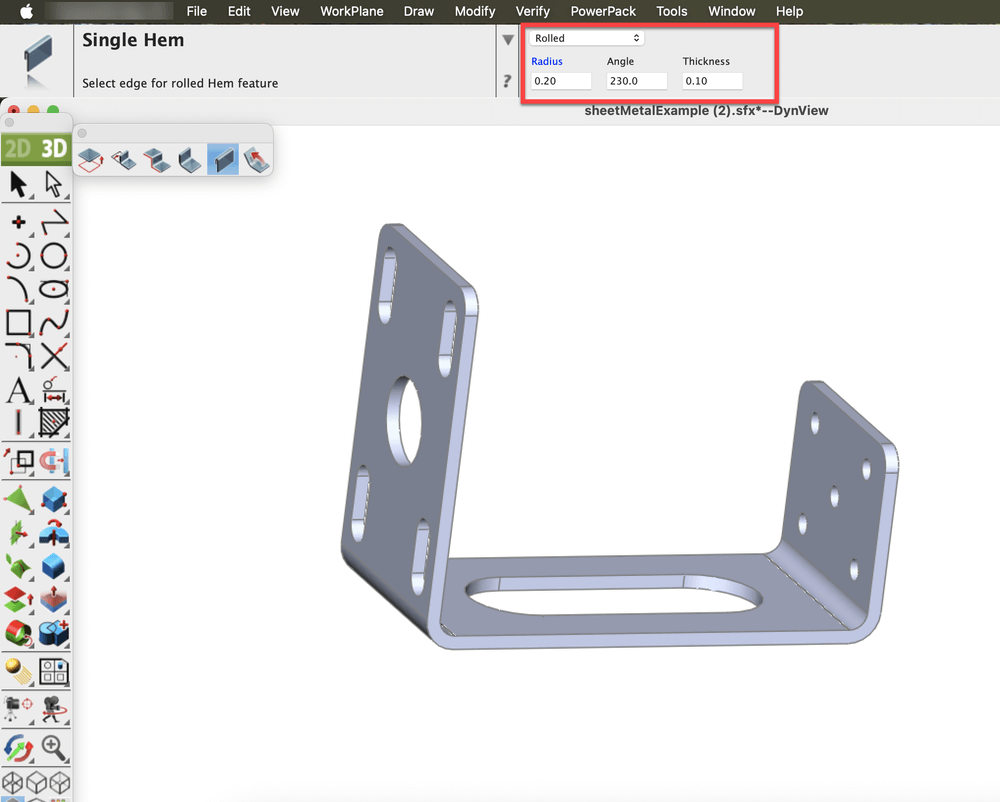

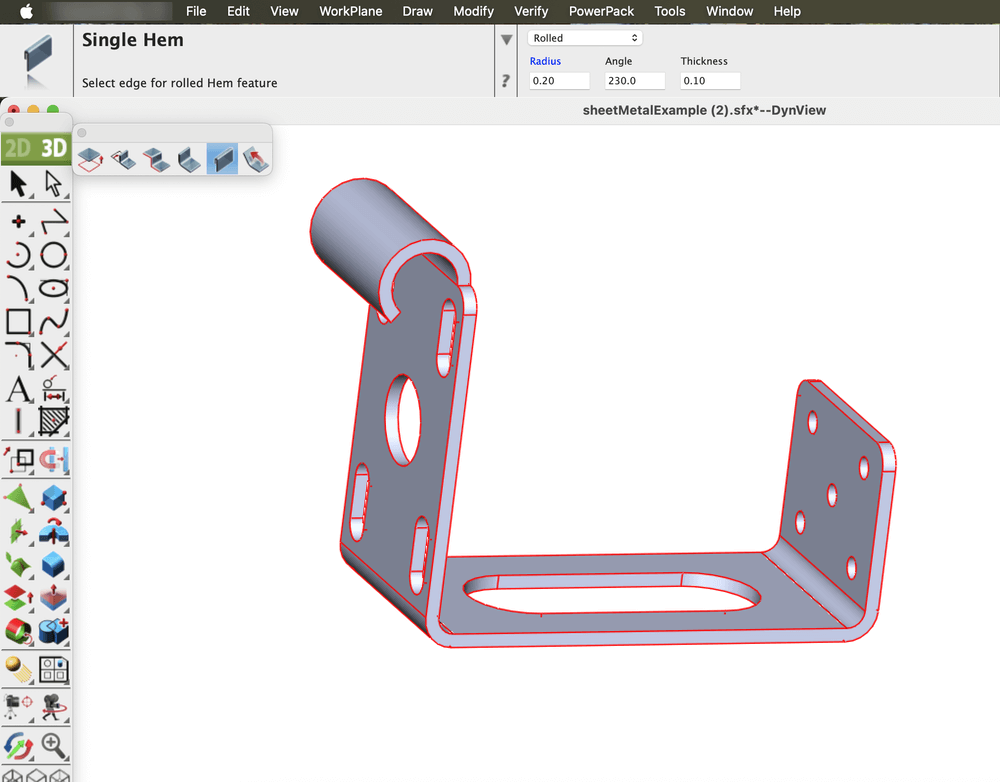

Paramètres spécifiés pour la création de l'Ourlet simple (roulé)

Ourlet simple (roulé) après application de l'outil

Déplier

L'outil Déplier est utilisé pour ramener une section pliée ou courbe d'une pièce de tôlerie à un état plat et planaire sans changer sa conception. Il inverse la déformation en aplatissant sélectivement les plis ou zones tout en préservant les propriétés du matériau et en respectant les paramètres de tôlerie établis tels que la tolérance de pliage.

Le facteur K est une valeur qui représente la position de l'axe neutre, la ligne à l'intérieur de la tôle qui reste non étirée et non comprimée pendant le pliage, par rapport à l'épaisseur du matériau. C'est un nombre sans dimension, généralement compris entre 0,3 et 0,5 pour la plupart des matériaux et conditions de pliage, bien qu'il puisse varier entre 0 et 1 selon des facteurs comme le type de matériau, l'épaisseur, et le rayon de pliage. Le facteur K est essentiel pour calculer la tolérance de pliage, qui aide à déterminer la longueur précise du patron à plat avant le pliage. En pratique, il garantit une fabrication précise en tenant compte du comportement du matériau pendant le processus de pliage.

Ouvrez la palette Outils de tôlerie depuis le menu Outils et sélectionnez l'outil Déplier.

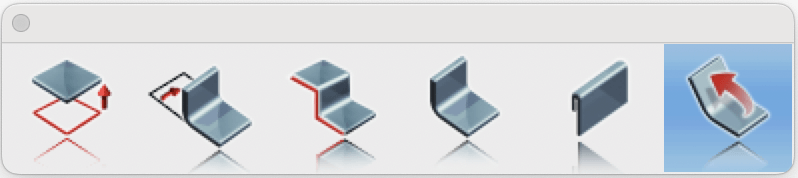

Outil Déplier dans la palette de tôlerie

Définissez la valeur du facteur K pour un dépliage précis, et sélectionnez la pièce solide à aplatir.

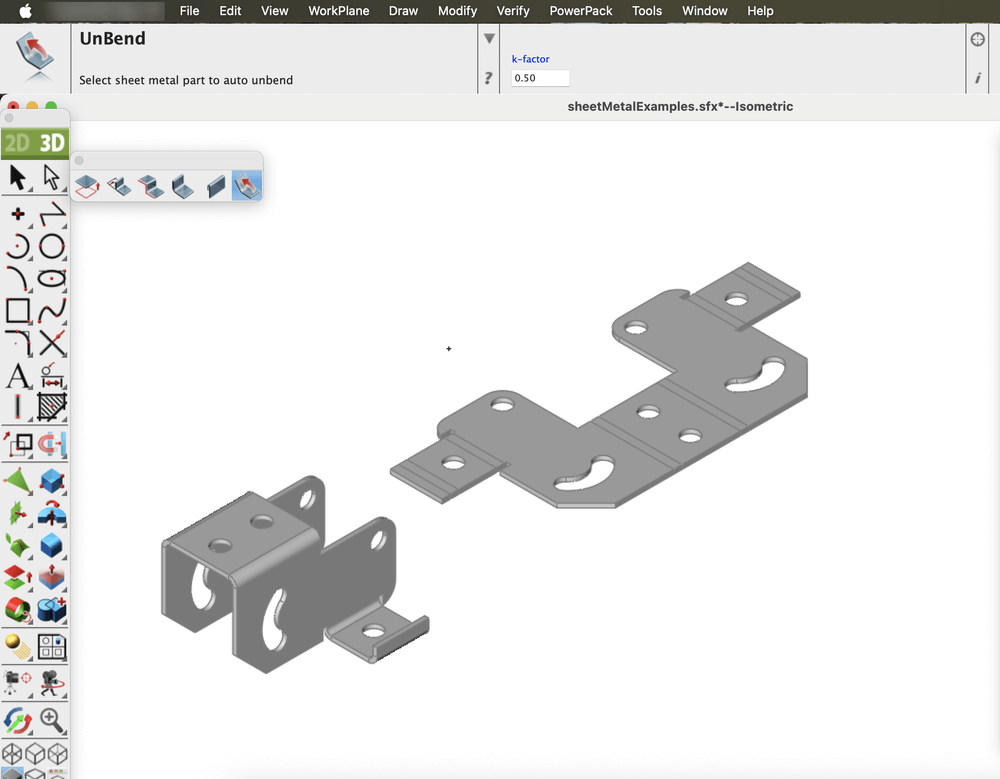

Après application de l'outil Déplier

Les outils de tôlerie de l'application simplifient l'ensemble du processus de conception de tôlerie, de la création de pattes et de plis à l'application d'ourlets et de dépliages. Avec un contrôle précis sur des paramètres tels que le rayon de pliage et le facteur K, ces outils garantissent précision et efficacité. Ils offrent un flux de travail fluide pour produire des conceptions de haute qualité, prêtes à fabriquer.
