La palette de dessin dans TurboCAD ® est un outil essentiel pour créer des dessins 2D détaillés et professionnels à partir de modèles 3D. Elle garantit la précision de vos conceptions en mettant automatiquement à jour les vues, coupes et détails à chaque modification de votre modèle 3D — même lors du travail avec des références externes (XREFs). Cette fonctionnalité élimine le besoin de mises à jour manuelles, économisant du temps et réduisant les erreurs.
Pour la conception mécanique, la palette de dessin permet la création de vues standard, telles que des coupes 2D ou 3D et des vues détaillées, soit par sélection, soit dérivées de vues existantes. Les cotes des objets de modèles solides sont associatives, ce qui signifie qu'elles s'ajustent et se redimensionnent automatiquement à mesure que le modèle évolue. La reconnaissance de géométrie permet de personnaliser des pièces individuelles avec des hachures, styles de ligne ou couleurs uniques, vous offrant un contrôle clair et précis sur la présentation de vos dessins.
En conception architecturale, la palette de dessin fonctionne sans effort avec des modèles 3D provenant d'applications telles que SketchUp® (SKP), Rhinoceros® (3DM) et AutoCAD Architecture® (DWG). Elle vous permet de générer des plans d'étage, élévations, coupes et vues détaillées qui restent connectés au modèle original. Ces vues se mettent à jour automatiquement pour refléter toute modification de la conception. Les coupes peuvent être entièrement personnalisées avec différentes hachures, couleurs et épaisseurs de ligne, ainsi que des contrôles pour les lignes visibles et cachées. Le paramètre de profondeur de ligne de coupe offre une précision supplémentaire pour créer des conceptions très détaillées.
La palette de dessin inclut des outils avancés pour gérer les vues en coupe. Lors du travail avec des vues en coupe alignées, le plan de coupe est clairement affiché, vous permettant de voir exactement quelle partie du modèle est représentée. Cet indice visuel offre une manière intuitive de comprendre la structure interne présentée. De plus, les vues en coupe sont nommées pour correspondre à leurs lignes de coupe correspondantes. Ce lien direct entre les lignes de vue et les vues en coupe alignées simplifie l'organisation, facilitant l'identification et la référence de sections spécifiques de votre conception.

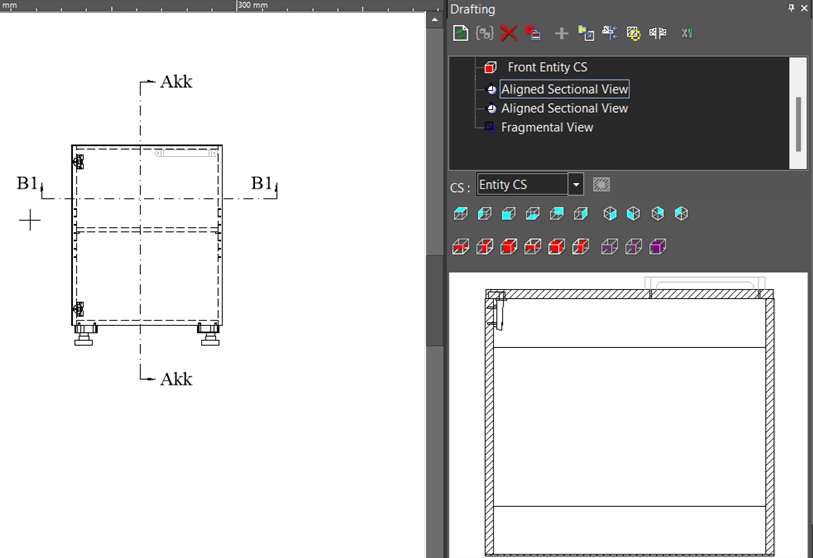

Plan de coupe affiché lorsqu'une vue en coupe alignée est sélectionnée
Pour les grands projets comportant de multiples coupes, élévations et vues, la palette de dessin vous permet de verrouiller des éléments individuels ou la palette entière pour suspendre temporairement les mises à jour. Cette fonctionnalité est particulièrement utile lors du travail avec des modèles complexes, vous permettant de continuer à concevoir sans délais. Vous pouvez actualiser les mises à jour plus tard, individuellement ou pour tous les éléments, selon vos besoins.

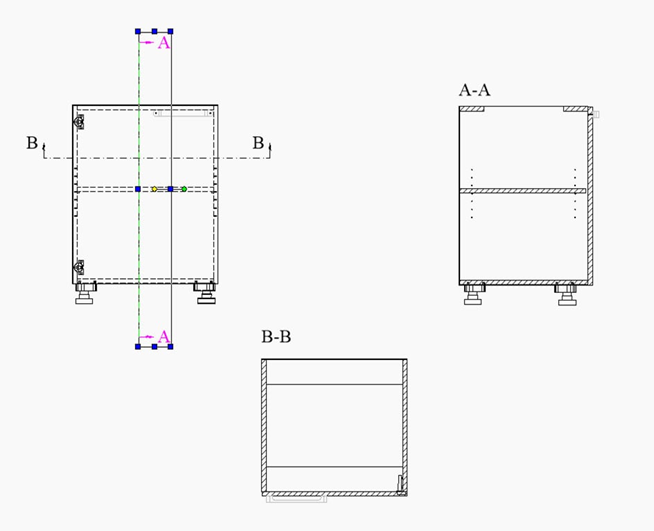

Nommage des vues en coupe alignées
Grâce à sa capacité à gérer une large gamme de formats de fichiers, tels que SAT, IGES, STEP, SketchUp® et AutoCAD®, la palette de dessin favorise la collaboration entre différents logiciels de conception. Que vous débutiez ou soyez un professionnel expérimenté, cette fonctionnalité facilite la production de dessins précis, soignés et de qualité professionnelle.
