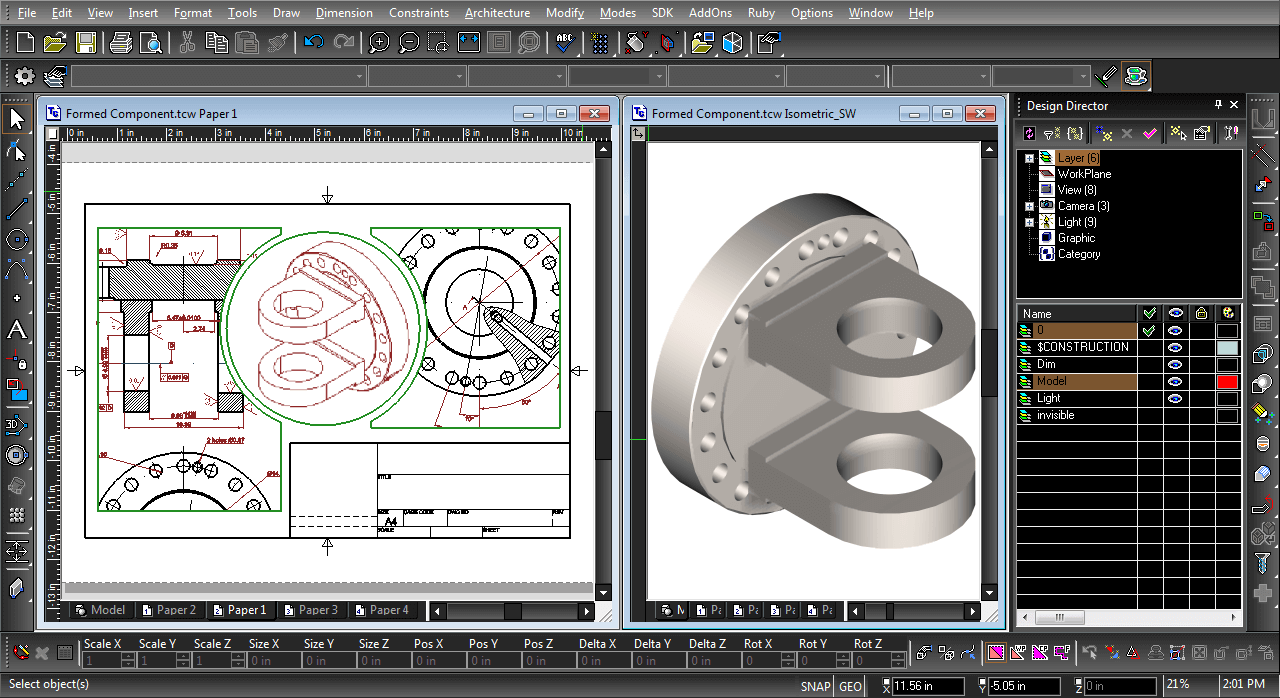

Conception et édition 2D

TurboCAD® offre un ensemble complet d'outils de dessin et de détail 2D pour dessiner, modifier et coter. Utilisé avec les accrochages et aides au dessin, vous pourrez rapidement dessiner et documenter vos conceptions.

Mark Size

Conception et édition 2D

Outils de dessin fondamentaux de TurboCAD® :

  • Outils de ligne de base : polygones irréguliers, lignes perpendiculaires, lignes parallèles, lignes tangentes.
  • Outils de ligne double, y compris les outils de mur architectural auto-réparants.
  • Outils multilignes, tels que les outils polyligne et polygone.
  • Outils cercle, avec des méthodes pour dessiner des ellipses.
  • Outils arc, avec tangences, méthodes d'ajustement par points, et arcs elliptiques.
  • Outils point, des points aux croix et étoiles.
  • Outils courbe, tels que Bézier, esquisse à main levée, et conversion en courbe.
  • Prise en charge des couleurs indexées et des couleurs vraies.
  • Éditeur de style de brosse personnalisé pour combiner couleurs, dégradés, hachures et transparence.

Aides au dessin de TurboCAD® :

  • Divers types de lignes de construction et de rayon pour projeter des lignes de construction non imprimables.
  • Un large éventail d'accrochages d'objets de base avec priorité d'accrochage contrôlable, y compris les accrochages paramétriques Diviser par segment.
  • Ortho étendu et intersection apparente pour les aides géométriques.
  • Grille entièrement paramétrique.
  • Système angulaire ortho facilement paramétrable.

Palette de dessin

La Palette de dessin dans TurboCAD® est un outil essentiel pour créer des dessins 2D détaillés et professionnels à partir de modèles 3D. Elle garantit la précision de vos conceptions en mettant automatiquement à jour les vues, coupes et détails à chaque modification de votre modèle 3D — même lors du travail avec des références externes (XREFs). Cette fonctionnalité élimine le besoin de mises à jour manuelles, économisant du temps et réduisant les erreurs.

Pour la conception mécanique, la Palette de dessin permet la création de vues standard, telles que des coupes 2D ou 3D et des vues détaillées, soit par sélection, soit dérivées de vues existantes. Les cotes des objets de modèles solides sont associatives, ce qui signifie qu'elles s'ajustent et se redimensionnent automatiquement à mesure que le modèle évolue. La reconnaissance de géométrie permet de personnaliser des pièces individuelles avec des hachures, styles de ligne ou couleurs uniques, vous offrant un contrôle clair et précis sur la présentation de vos dessins.

En conception architecturale, la Palette de dessin fonctionne sans effort avec des modèles 3D provenant d'applications telles que SketchUp® (SKP), Rhinoceros® (3DM) et AutoCAD Architecture® (DWG). Elle vous permet de générer des plans d'étage, élévations, coupes et vues détaillées qui restent connectés au modèle original. Ces vues se mettent à jour automatiquement pour refléter toute modification de la conception. Les coupes peuvent être entièrement personnalisées avec différentes hachures, couleurs et épaisseurs de ligne, ainsi que des contrôles pour les lignes visibles et cachées. Le paramètre de profondeur de ligne de coupe offre une précision supplémentaire pour créer des conceptions très détaillées.

Mark Size

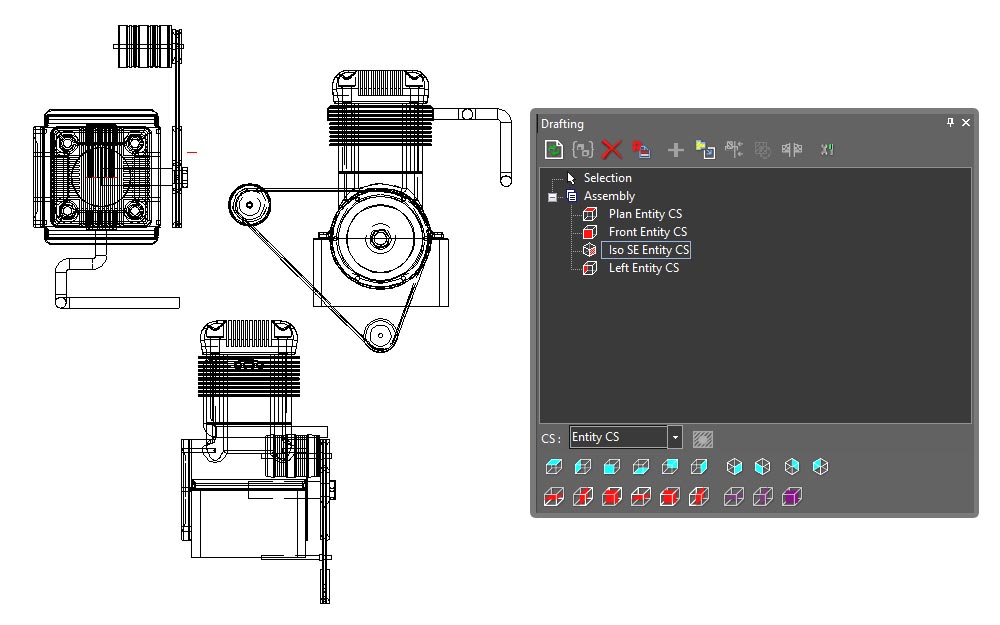

Palette de dessin

La Palette de dessin inclut des outils avancés pour gérer les vues en coupe. Lors du travail avec des vues en coupe alignées, le plan de coupe est clairement affiché, vous permettant de voir exactement quelle partie du modèle est représentée. Cet indice visuel offre une manière intuitive de comprendre la structure interne présentée. De plus, les vues en coupe sont nommées pour correspondre à leurs lignes de coupe correspondantes. Ce lien direct entre les lignes de vue et les vues en coupe alignées simplifie l'organisation, facilitant l'identification et la référence de sections spécifiques de votre conception.

Cutting Plane shown when Aligned Sectional View is selected

Plan de coupe affiché lorsqu'une vue en coupe alignée est sélectionnée

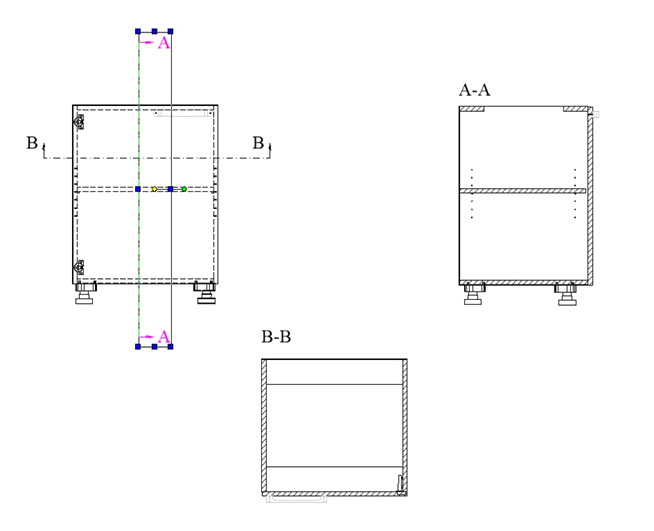

Naming of Aligned Sectional Views

Nommage des vues en coupe alignées

Pour les grands projets comportant de multiples coupes, élévations et vues, la Palette de dessin vous permet de verrouiller des éléments individuels ou la palette entière pour suspendre temporairement les mises à jour. Cette fonctionnalité est particulièrement utile lors du travail avec des modèles complexes, vous permettant de continuer à concevoir sans délais. Vous pouvez actualiser les mises à jour plus tard, individuellement ou pour tous les éléments, selon vos besoins.

Grâce à sa capacité à gérer une large gamme de formats de fichiers, tels que SAT, IGES, STEP, SketchUp® et AutoCAD®, la Palette de dessin favorise la collaboration entre différents logiciels de conception. Que vous débutiez ou soyez un professionnel expérimenté, cette fonctionnalité facilite la production de dessins précis, soignés et de qualité professionnelle.

Contraintes géométriques et dimensionnelles

Souvent appelé esquisse variationnelle, le gestionnaire de contraintes D-Cubed™ 2D DCM de Siemens Industry Software Limited améliore la précision et la productivité. En définissant des contraintes, les utilisateurs de TurboCAD® obtiennent un meilleur contrôle sur l'intention de conception, permettant des modifications de conception rapides. En savoir plus sur les contraintes paramétriques dans TurboCAD.

Motifs de hachures et remplissages dégradés

Choisissez parmi plus de 70 motifs de hachures (y compris les couleurs) pour identifier visuellement divers composants de votre dessin. Les bitmaps, comme le logo de votre entreprise, ou les remplissages dégradés peuvent également être utilisés avec transparence. TurboCAD® Pro Platinum inclut également un créateur de motifs de hachures, vendu séparément si vous souhaitez ajouter cette fonctionnalité à TurboCAD® Deluxe.

Annotation

TurboCAD® inclut les outils nécessaires pour annoter rapidement vos conceptions. Une gamme complète de types de cotes pilotées par style est disponible, ainsi que des outils Tableaux, Texte et Multi-texte comme prévu. De plus, la mise à l'échelle des cotes dans les fenêtres au sein d'un espace papier est automatique.

TurboCAD® améliore la fonctionnalité des cotes avec les Styles de cote, permettant la création de plusieurs styles. Les cotes ont de nombreuses propriétés et peuvent être associatives, horizontales fixes, basées sur des splines, utiliser des flèches, et plus encore. Le logiciel inclut des définitions de style distinctes pour l'outil de cote AEC et les repères multiples.

Les outils de cotation prennent en charge la sélection bout à bout, la sélection de segment d'objet en un clic, ou la définition d'un seul objet pour les arcs ou cercles. La mise à l'échelle des cotes dans les fenêtres au sein de l'espace papier est automatique, avec conversion lors du placement. Les unités peuvent être spécifiées dans divers formats, et des unités alternatives peuvent afficher des valeurs métriques et impériales.

Les types de cotes de base incluent Orthogonale, Parallèle, Distance, Pivotée, Référence, Ligne de base, Continue, Incrémentale, Angulaire, Rayon, Diamètre, Rapide et Intelligente. De plus, des outils comme Repère, Repère multiple et Tolérance améliorent les capacités de cotation.

D'autres fonctionnalités d'annotation incluent les vues rendues, les dessins de construction 2D, les rapports de base de données, l'extraction d'attributs, et plus encore. La Palette de dessin de TurboCAD Platinum accélère la création de vues, coupes, élévations, plans d'étage et vues de détail. Des outils de tableaux, texte et multi-texte sont inclus, avec connectivité de base de données pour les rapports et nomenclatures, et prise en charge Xref pour la synchronisation avec des sources de données externes.

Symboles

TurboCAD® inclut une vaste collection de symboles d'exemple. Ces symboles, semblables aux Blocs et Groupes, sont des composants essentiels dans toute application CAO. Alors que les Blocs et Groupes sont confinés dans un dessin, les éléments de bibliothèque sont des fichiers externes. Généralement, les symboles sont stockés dans des fichiers, et les catégories de symboles sont organisées dans des répertoires Windows, qui peuvent être chargés comme bibliothèques distinctes. Tout dessin vectoriel lisible par TurboCAD, pas seulement les fichiers TCW natifs, peut servir de symbole. Cette flexibilité permet, par exemple, d'utiliser et de charger de cette manière une collection favorite de composants SKP.

Pièces paramétriques

TurboCAD® propose un vaste éventail de pièces paramétriques, stockées dans des bibliothèques et accessibles de manière similaire aux symboles. Cependant, ces pièces sont paramétriques, ce qui signifie que leurs paramètres peuvent être révisés même après insertion dans le dessin.

Mark Size

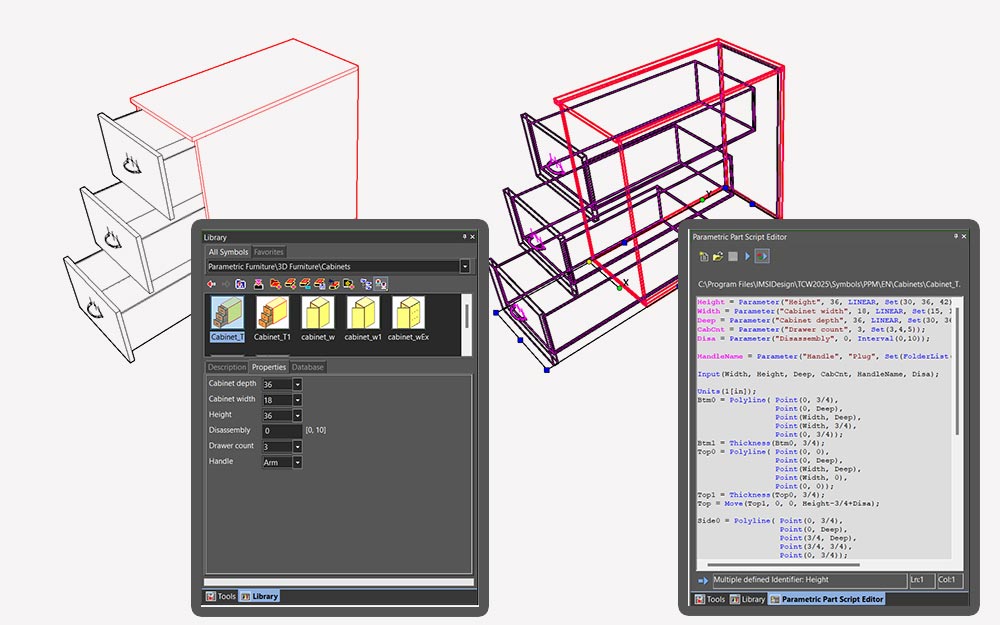

Propriétés de taille de marque réglées à différentes tailles

Le Gestionnaire de pièces paramétriques peut créer ces pièces, avec des exemples incluant des bureaux dont la longueur ou le nombre de tiroirs peut être ajusté, des étagères dont la hauteur, la largeur et le nombre d'étagères peuvent être modifiés, et des variétés d'écrous, boulons, raccords, portes et fenêtres.

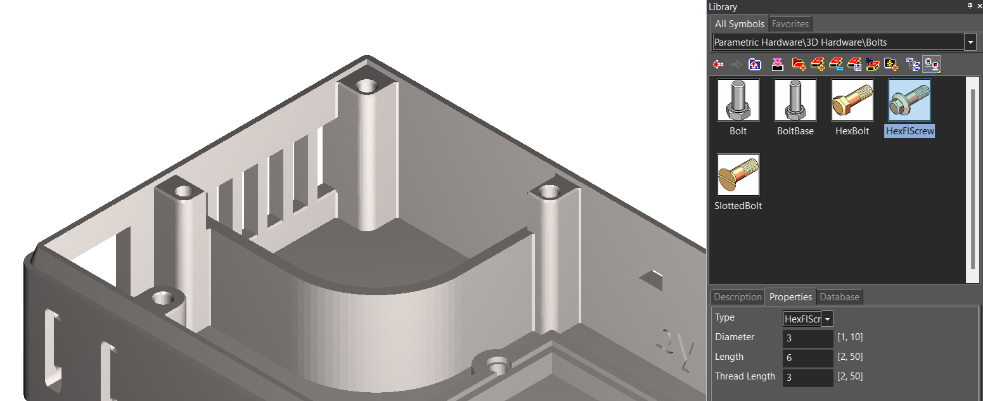

Parametric Parts

Pièces paramétriques

Symboles spéciaux

TurboCAD® inclut plusieurs symboles paramétriques spécialisés utilisés pour des types spécifiques d'annotation facilitant la communication avec les fabricants. Ces symboles incluent le Symbole de soudure, le Symbole de rugosité de surface, le Symbole de tolérance géométrique et le Symbole adhésif. Bien que ces symboles se trouvent dans la section Outils spéciaux, leur résultat est en réalité des symboles paramétriques et modifiables.

Le Symbole adhésif est une pièce paramétrique (PPM, consultez le guide TurboCAD sur les pièces paramétriques), ce qui en fait un symbole 2D paramétrique modifiable. Il peut également être ajusté via la Palette d'informations de sélection, y compris les paramètres pour la préparation de surface, la méthode d'application, la méthode de durcissement, la forme physique de l'adhésif et la famille de technologie adhésive. Le Symbole de soudure communique la finition, le contour, la profondeur de pénétration de la racine du chanfrein, l'angle de gorge, et plus encore. Le Symbole de tolérance géométrique fournit des informations sur les déviations admissibles de forme, profil, orientation, emplacement et faux-rond d'une caractéristique. Le Symbole de rugosité de surface indique le type de rugosité, les hauteurs minimales et maximales, l'ondulation, et plus encore.

Formes de base avec connecteurs intelligents

TurboCAD® améliore votre expérience de diagramme grâce aux capacités combinées des outils Formes de base, Connecteurs intelligents et Texte attaché.

L'outil Formes de base offre 10 formes essentielles, idéales pour les organigrammes et diagrammes structurés. Ces formes peuvent être facilement retournées grâce à la fonction d'inversion, s'adaptant avec flexibilité à divers besoins de conception.

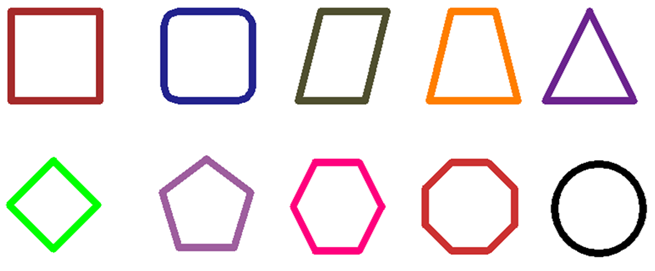

Basic Shapes

Formes de base

L'outil Connecteurs intelligents complète cela en simplifiant le processus de liaison des formes pour représenter des relations et des processus. Il propose plusieurs styles de connecteurs pour répondre aux besoins de votre diagramme et inclut une fonction Intelligente qui sélectionne automatiquement le meilleur type de connecteur et la direction de flèche en fonction des formes connectées.

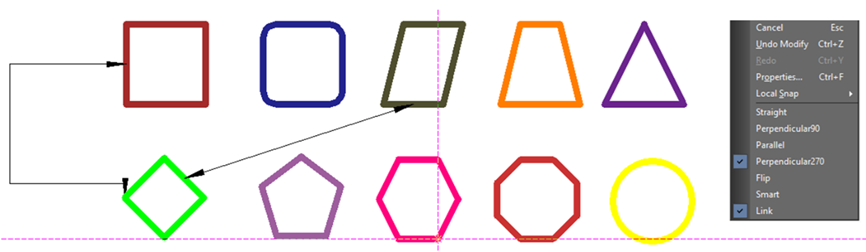

Smart Connectors

Connecteurs intelligents

L'outil Texte attaché vous permet d'ancrer du texte directement à n'importe quel objet, alignant le centre du texte avec le centre de l'objet pour une symétrie parfaite. Lorsque vous déplacez ou modifiez l'objet, le texte s'ajuste automatiquement, maintenant sa position. De plus, lorsqu'une forme est déplacée dans TurboCAD®, le texte attaché et tout connecteur lié se déplacent avec elle, garantissant que les étiquettes et connexions restent correctement positionnées par rapport à la forme.

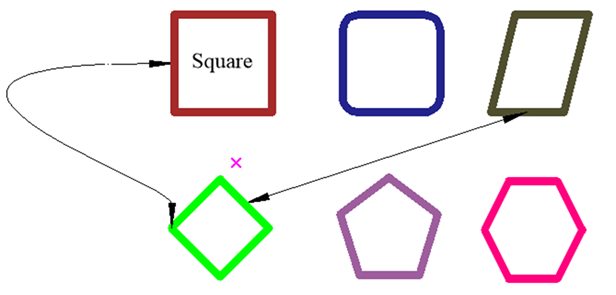

Before moving a shape

Avant de déplacer une forme

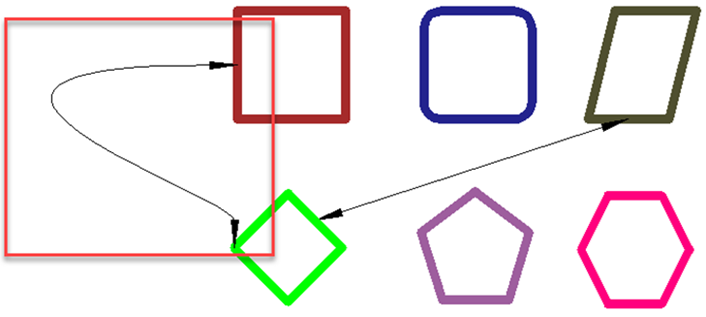

After moving the shape

Après avoir déplacé la forme

Ensemble, ces outils offrent une solution puissante et dynamique pour créer des diagrammes clairs, organisés et professionnels.

Graphique sur chemin

Découvrez une précision inégalée avec l'outil Graphique sur chemin amélioré de TurboCAD, doté d'une précision de calcul accrue, cette fonctionnalité promet une précision accrue pour les mesures de distance le long des polylignes à bombement et des splines. Élevez votre processus de conception grâce aux capacités raffinées de TurboCAD®, où chaque ligne et courbe témoigne de la précision technique et de l'excellence de conception.

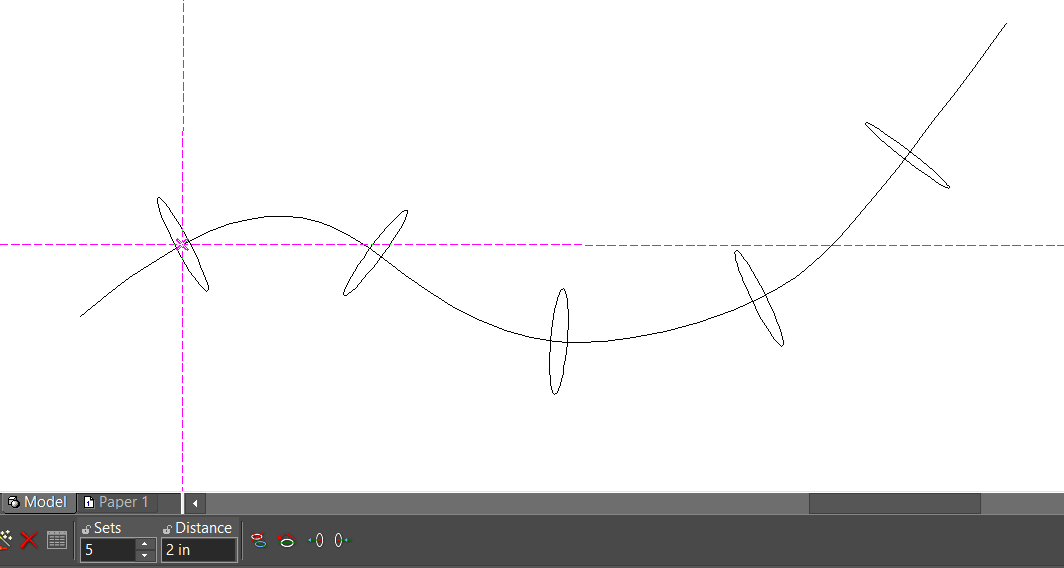

Graphic on Path distance

Distance du graphique sur chemin

Points le long d'un chemin

Cet outil pratique vous permet de placer des points précisément le long de n'importe quelle courbe, vous donnant le contrôle sur le nombre de points avec la propriété Nombre de points et leur espacement avec la propriété Distance. C'est un moyen intuitif d'améliorer la précision et l'efficacité de votre dessin.

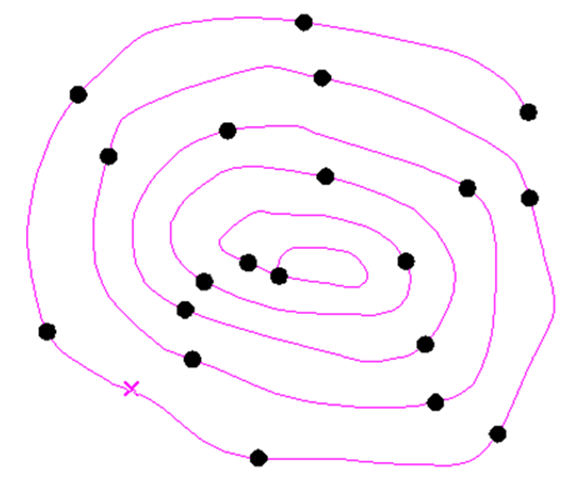

Points Along Path

Points le long d'un chemin

Surface par polylignes

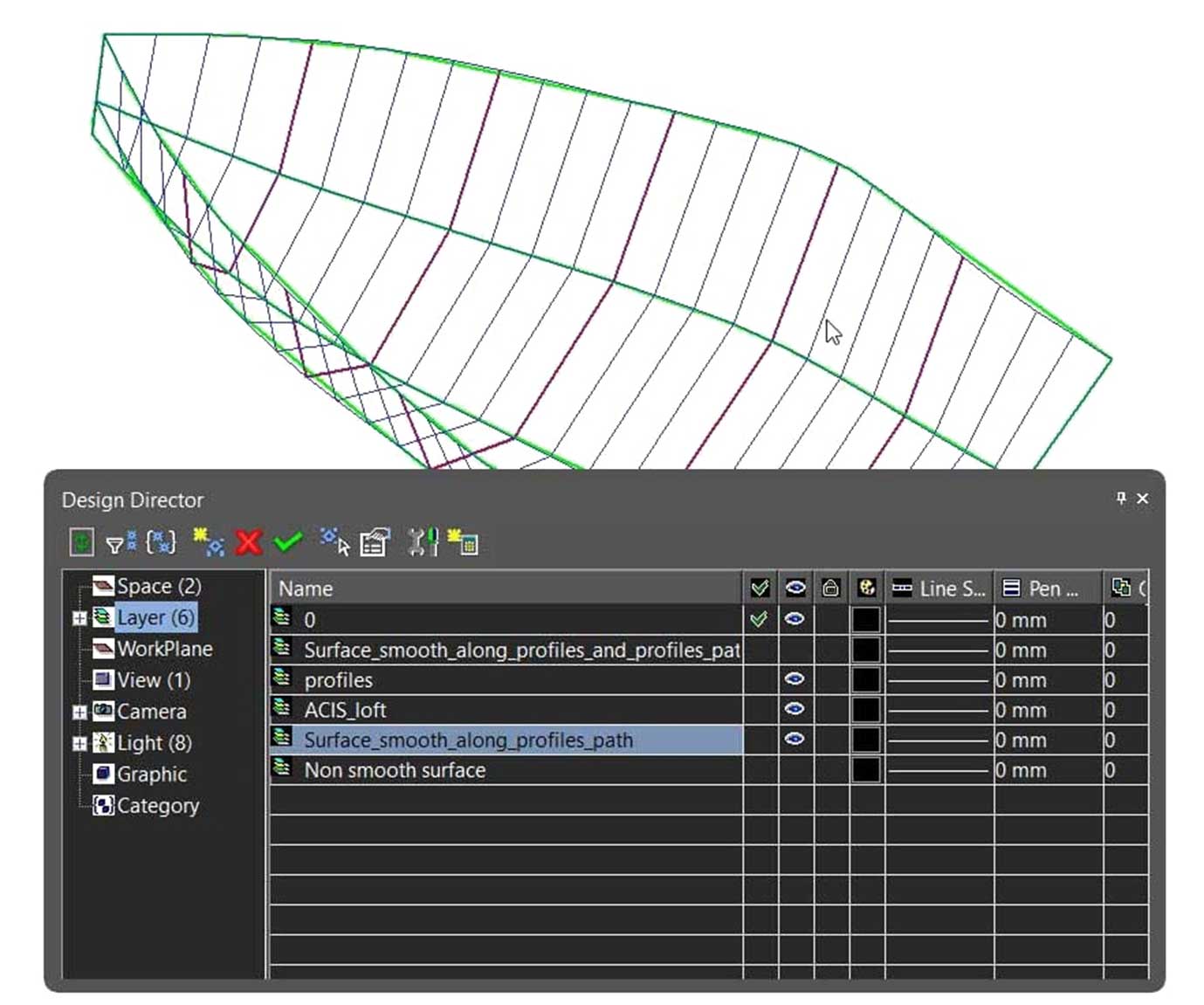

L'outil Surface par polylignes améliore les capacités de lissage de TurboCAD® en permettant la création de surfaces 3D complexes à partir de polylignes, arcs et courbes. Il garantit des connexions fluides entre les polylignes pour des structures cohérentes et offre une option pour générer des surfaces lisses et raffinées pour une esthétique et un flux améliorés.

Surface by Polylines

Surface par polylignes

Objets Hélice, Courbe à partir d'une loi, Spline et Bézier

L'outil Hélice crée des spirales 3D, idéales pour les ressorts et bobines. Courbe à partir d'une loi génère des courbes précises et personnalisables basées sur des règles mathématiques. Les Splines créent des formes lisses et organiques pour des industries comme l'automobile et l'animation. Les objets Bézier offrent un contrôle détaillé des courbes pour la conception et la typographie. La propriété Longueur garantit la précision en mesurant les courbes avec exactitude, maintenant cohérence et qualité.

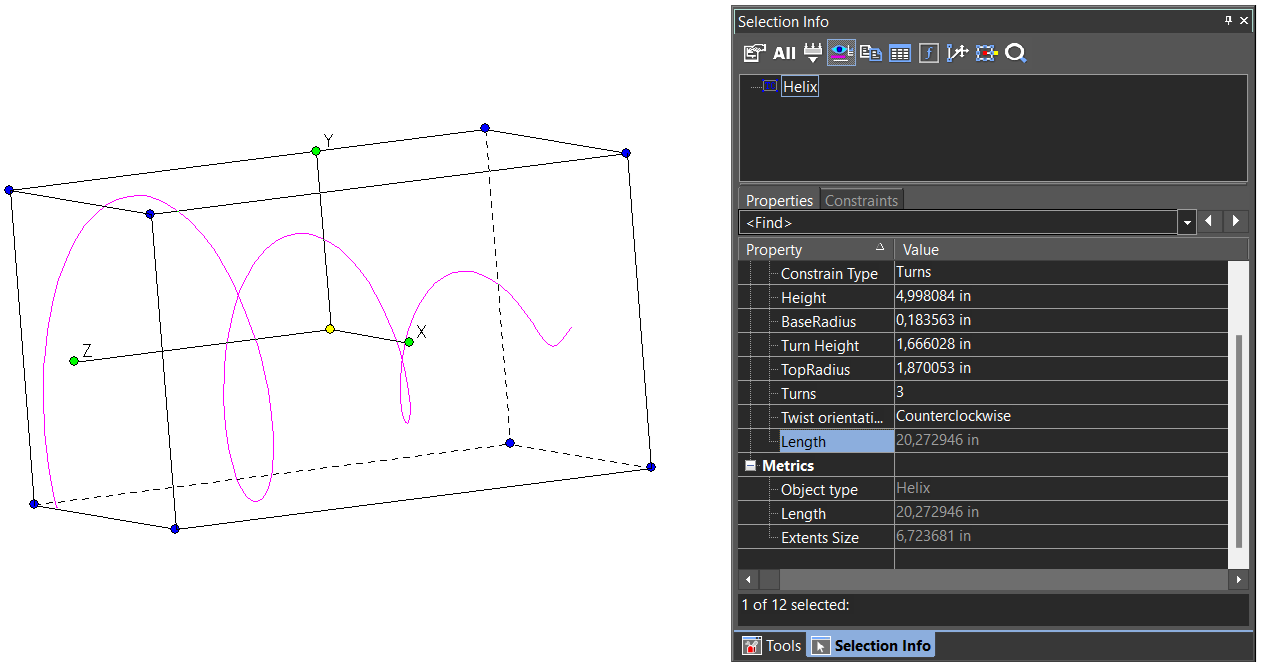

Helix, Curve from Law, Spline, Bezier: Length Property

Hélice, Courbe à partir d'une loi, Spline, Bézier : propriété Longueur

Outil d'édition Bézier

L'outil Édition Bézier dans TurboCAD® offre des fonctionnalités qui rendent l'édition de courbes intuitive et précise. Les segments de courbure visuelle offrent une représentation claire du rayon d'une courbe à tout point en affichant la courbure comme une série de segments. Les nœuds tangents, marqués en vert, peuvent être modifiés sans altérer leur direction, garantissant la fluidité et la cohérence des courbes lors des ajustements.

L'option Conserver la direction tangente, disponible dans le menu local, permet des modifications des courbes de Bézier tout en préservant la direction d'origine des tangentes. Cela garantit un meilleur contrôle sur la forme de la courbe et maintient l'intégrité de la conception.

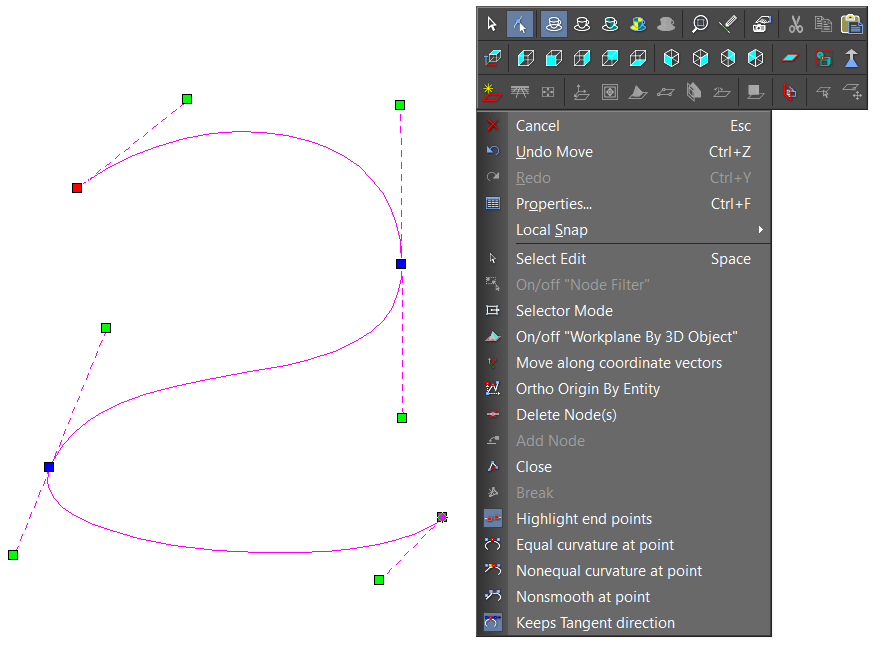

Bezier Edit Tool

Outil d'édition Bézier

Fusion de courbes

L'outil Fusion de courbes dans TurboCAD® lisse les transitions entre polylignes et courbes, offrant deux modes distincts pour répondre à différents besoins de conception.

En mode G2 continu, l'outil crée un segment de Bézier sans couture en utilisant deux points, leurs directions et courbures, garantissant des courbes lisses et continues qui suivent naturellement le flux de conception. Pour les conceptions nécessitant des courbes plus serrées, le mode Rayon de courbure minimum génère un segment de Bézier avec le plus petit rayon de courbure maximum possible, résultant en un virage plus prononcé.

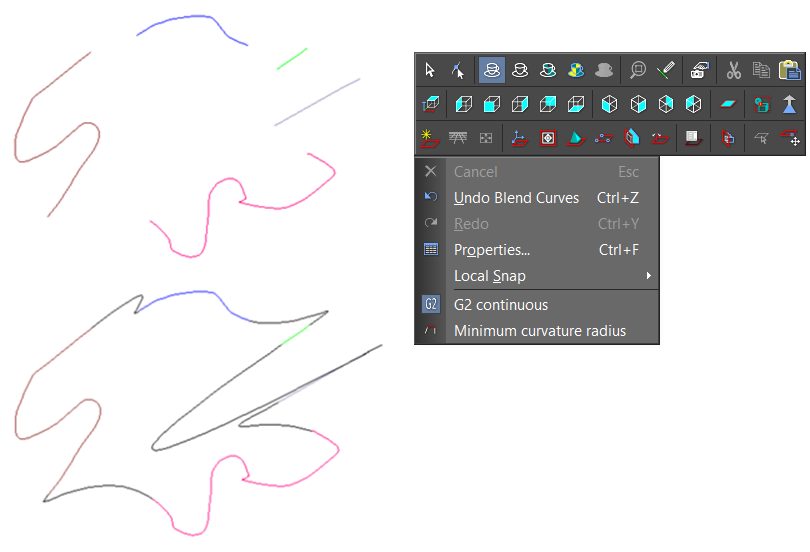

Blend Curves

Fusion de courbes

Blocs

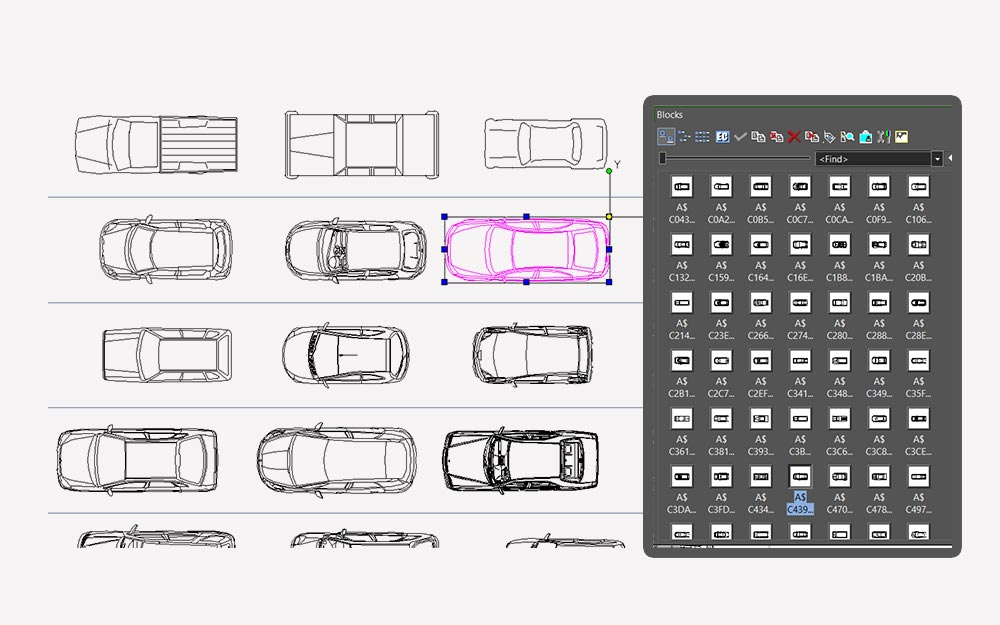

La fonctionnalité Bloc est un outil puissant qui améliore la productivité et l'organisation au sein des projets CAO en permettant aux utilisateurs de créer des ensembles réutilisables d'objets, appelés Blocs, qui peuvent être insérés dans plusieurs dessins. Un Bloc est un groupe d'objets combinés en une seule entité, ce qui est utile pour stocker des objets de dessin complexes et fréquemment utilisés.

Ces Blocs sont stockés dans la bibliothèque de blocs interne du dessin. Au lieu d'insérer l'objet actuel, une référence de bloc est placée dans le dessin. Si un Bloc est modifié, toutes les instances de ce Bloc dans le dessin sont mises à jour. Cette fonctionnalité favorise l'efficacité en permettant l'insertion rapide de composants fréquemment utilisés, la cohérence grâce à des pièces standard et symboles uniformes à travers différents dessins, et une meilleure organisation au sein de conceptions complexes.

Blocks

Blocs

Les Blocs peuvent être mis à l'échelle, pivotés et modifiés, offrant une flexibilité pour s'adapter à divers besoins de conception. Ils sont largement utilisés dans les conceptions architecturales pour les portes, fenêtres et meubles, dans les dessins mécaniques pour les pièces standard comme les boulons et écrous, et dans les schémas électriques pour les interrupteurs et composants de circuit.

Mode d'édition 2D

Le mode d'édition 2D dans TurboCAD® simplifie la construction en 2D en désactivant tous les outils de dessin et de modification 3D, ainsi que les options de plan de travail 3D nécessitant la coordonnée Z lorsqu'activées. Ce mode peut être désactivé en un seul clic, permettant aux utilisateurs de se concentrer uniquement sur l'édition 2D sans la complexité des éléments 3D.

2D Edit Mode

Mode d'édition 2D

Construire similaire

L'outil Construire similaire dans TurboCAD® est une fonctionnalité pratique qui permet aux utilisateurs de créer rapidement de nouveaux objets avec des propriétés identiques à celles d'objets existants. En sélectionnant un objet et en utilisant l'outil Construire similaire, les utilisateurs peuvent appliquer automatiquement les mêmes attributs, tels que calque, couleur, type de ligne, et plus encore, au nouvel objet.

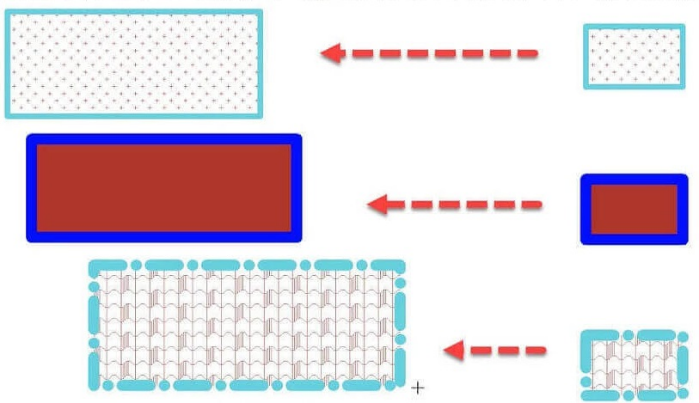

Construct Similar

Construire similaire
