Modélisation solide ACIS / Conception mécanique avancée

TurboCAD^® Platinum inclut des outils de modélisation 3D basés sur le modeleur ACIS^® de Spatial, le même moteur utilisé dans plus de 350 applications avec plus de 1,5 million de postes dans le monde. Il fournit des données essentielles pour les ingénieurs, notamment le volume, le moment d'inertie, le centre de gravité, la surface, et plus encore.

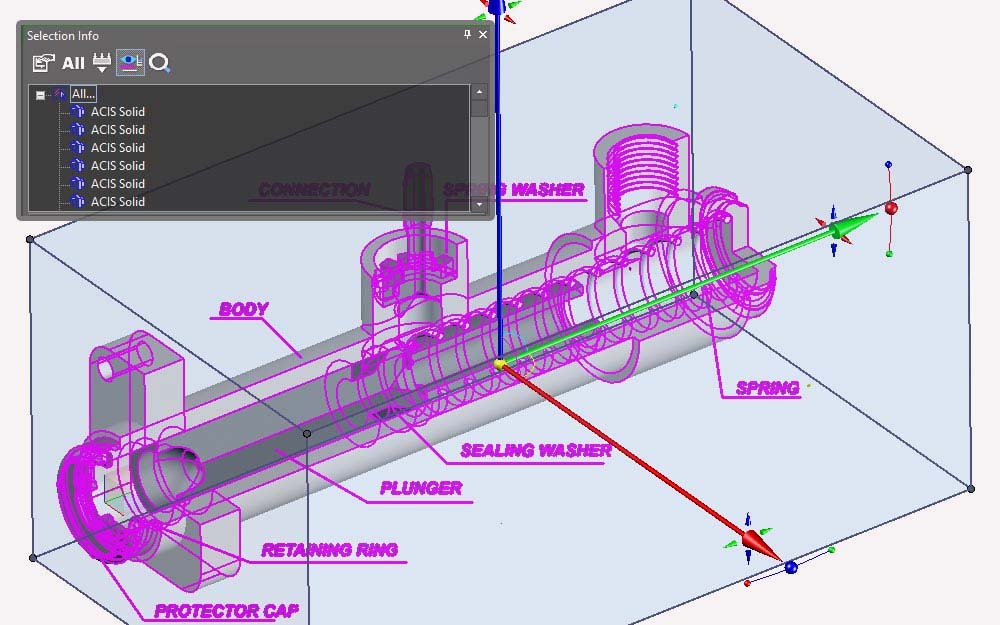

Modélisation solide ACIS^®

Outils de modélisation solide ACIS^®

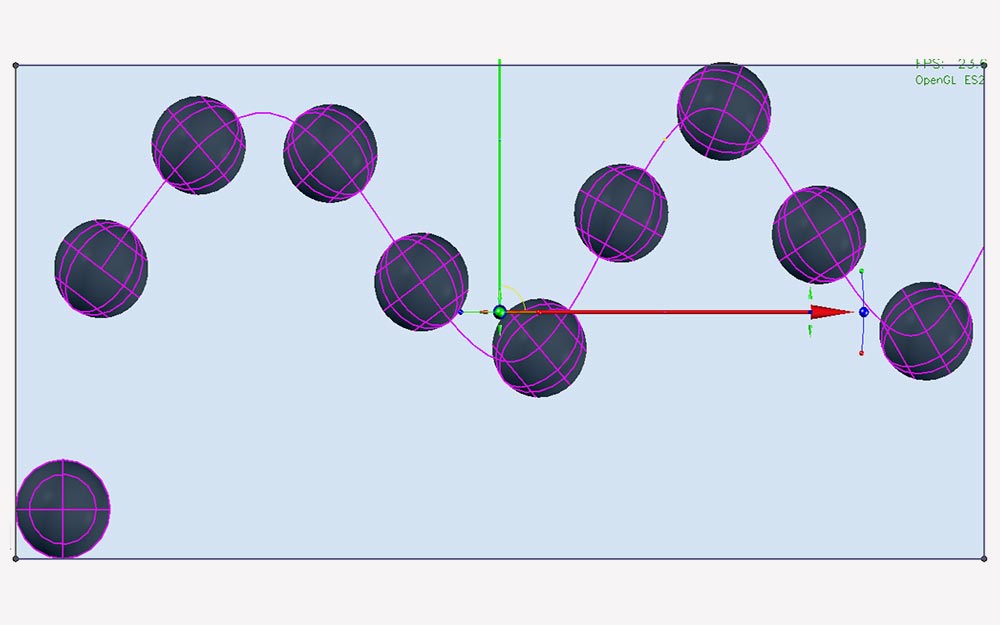

Outil Graphique sur chemin : Placez des graphiques sur un chemin donné. Utile pour les lofts ou l'organisation de graphiques incluant lignes, splines, cercles, arcs, ou arêtes ACIS^® pour solides et surfaces.

Outil Graphique sur chemin

Outil Filetage : Créez facilement des objets 3D filetés. Le pas et la hauteur du filetage sont définis et modifiables de manière paramétrique.

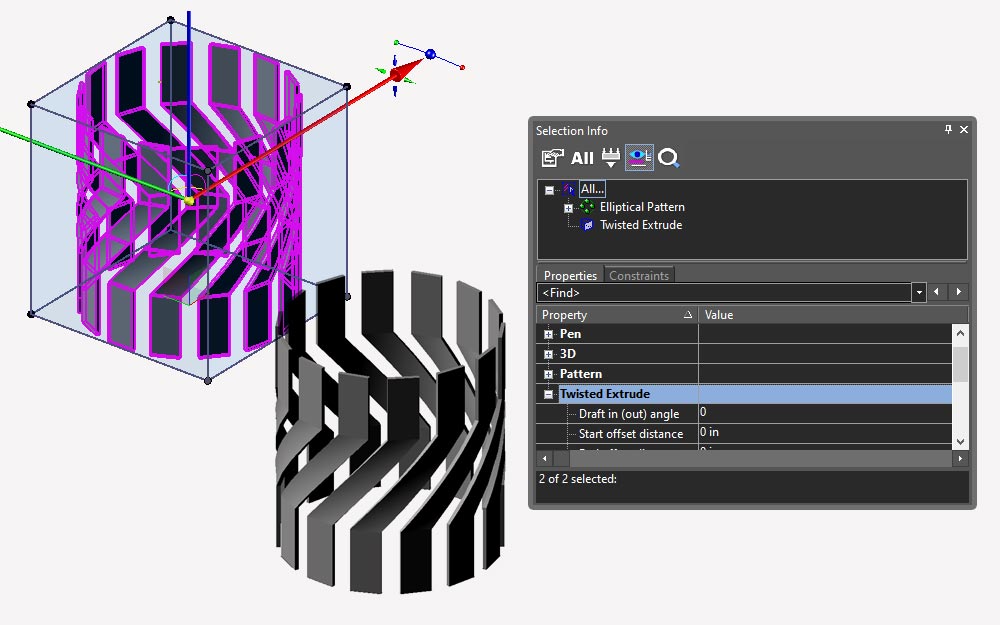

Extrusion torsadée et extrusion vers une face : Créez une grande variété d'extrusions torsadées avec cet outil d'extrusion simple offrant des paramètres supplémentaires, notamment l'angle de torsion, le type de distance, la normale, la hauteur complète, la torsion vers le haut, la distance de début et de fin de torsion, et la continuité de torsion (G0, G1 ou G2). Vous pouvez également extruder ou soustraire une face d'un solide vers une autre face d'un solide ou vers une surface.

Extrusion torsadée

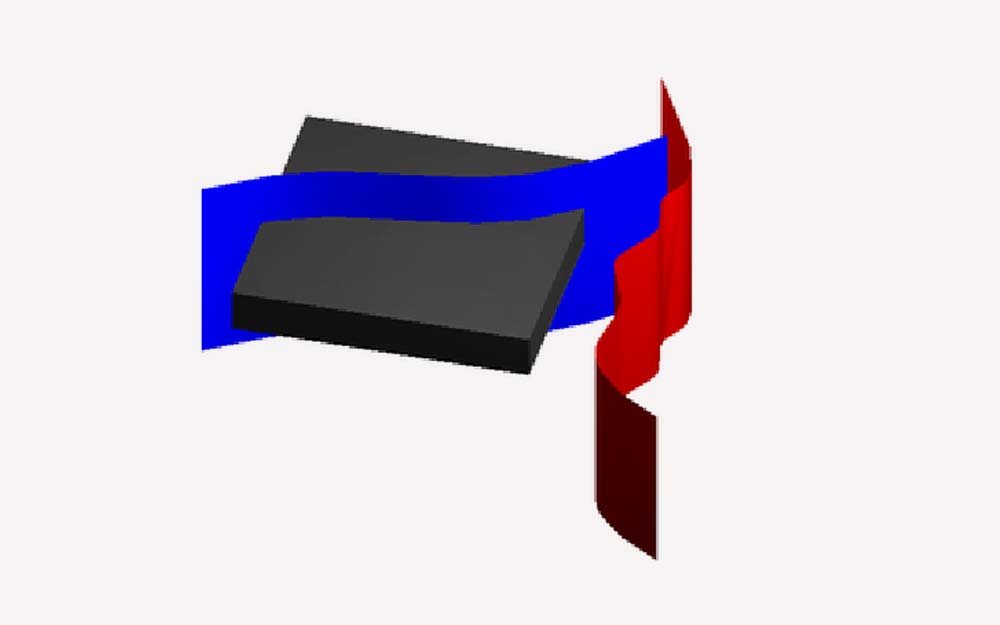

Ajustement de face : L'outil d'ajustement de face étend la face d'un objet solide 3D existant jusqu'à la limite définie par une face de feuille, permettant aux utilisateurs de créer facilement des formes plus complexes.

Ajustement de face

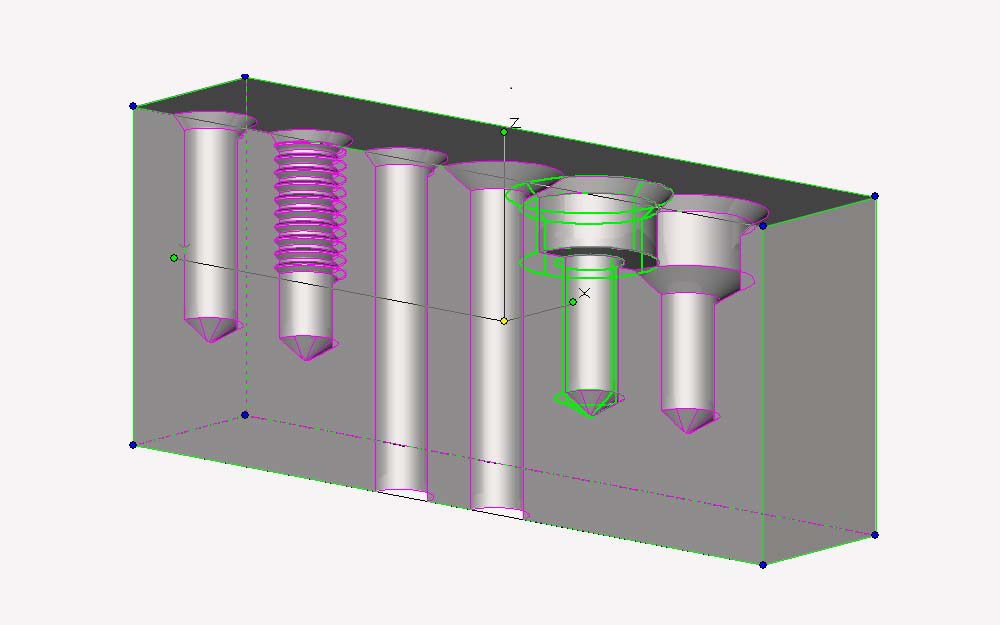

Trous paramétriques : L'outil Trou permet aux utilisateurs de créer des trous paramétriques dans des objets avec des propriétés personnalisables modifiables à tout moment, y compris une option pour des bossages cylindriques paramétriques. Avec l'option Personnalisé, les utilisateurs peuvent concevoir des trous ou bossages personnalisés en utilisant le contenu de blocs. Ces éléments sont ancrés au point médian de la boîte englobante du bloc ou, lorsque l'option Utiliser la référence de bloc est activée, au point de référence du bloc.

Trous paramétriques

Impression : Économisez jusqu'à trois étapes en combinant optionnellement les opérations booléennes avec les outils Extrusion, Fusion et Chanfrein en une seule procédure. La fonction Emboutissage simplifie le travail de la tôle, vous permettant d'imprimer des arêtes dans des faces en les divisant en zones distinctes, chacune avec son propre matériau. Vous pouvez également utiliser des blocs contenant un ensemble de contours 2D comme profil pour réaliser l'impression, ce qui est particulièrement utile pour créer des trous dans des constructions en tôle. De plus, une association entre l'insertion du bloc et le trou est prise en charge.

Lissage (Loft) : Le lissage crée un objet lisse et tangent entre deux entités voisines, les fusionnant en un corps unifié. Les points peuvent servir de profils de lissage, offrant une flexibilité supplémentaire. Les capacités de lissage avancées incluent la gestion de profils composés, la réalisation de transitions face à face, et l'activation de structures ramifiées. La fonction Sélectionner le chemin de balayage permet un contrôle précis en générant une surface qui interpole à travers les profils d'entrée le long d'une courbe de chemin de balayage désignée. Les profils d'entrée sont gérés efficacement en tant que corps filaires, garantissant précision et détail dans la conception résultante.

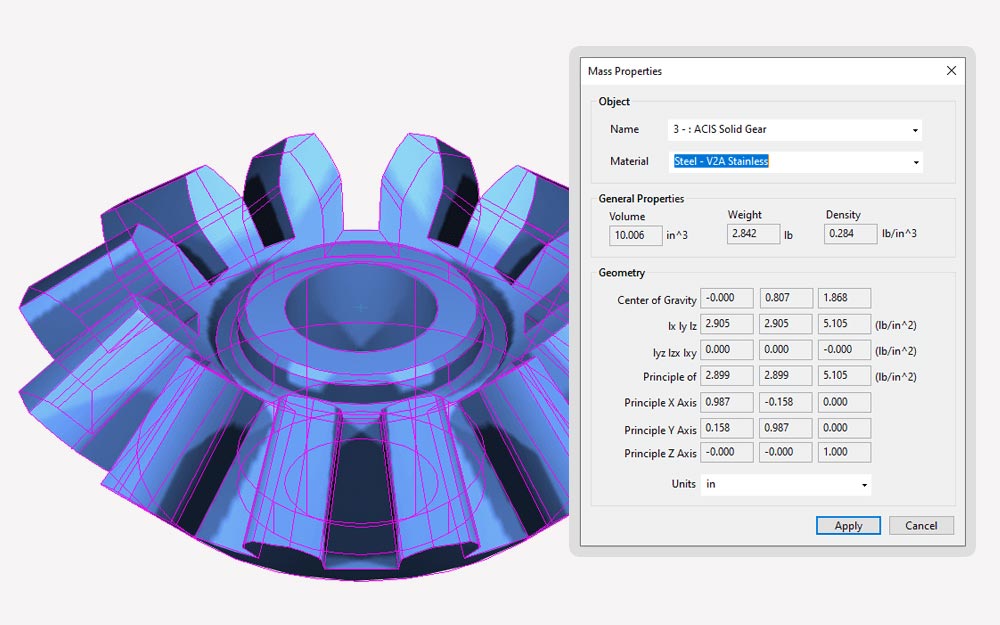

Propriétés de masse : En attribuant un matériau à un objet solide 3D, la densité de cet objet est appliquée en fonction du matériau. Connaître la densité et le volume de l'objet 3D permet à TurboCAD^® d'afficher, via l'outil Propriétés de masse, le poids des objets 3D ou de la collection d'objets 3D.

Propriétés de masse

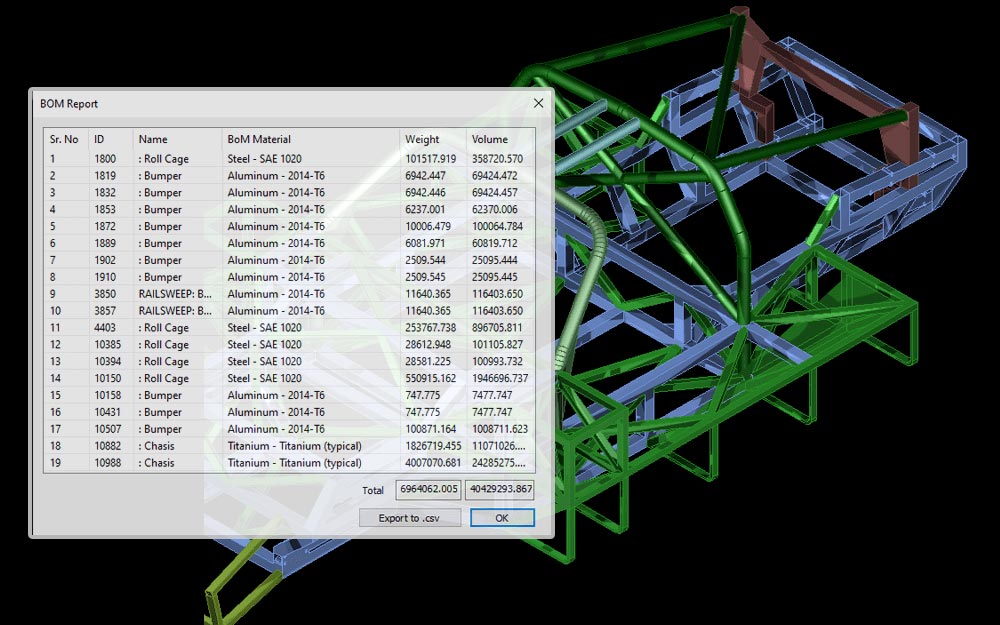

Rapport de poids : Cette fonctionnalité permet aux utilisateurs de générer un rapport de poids détaillé pour un ou plusieurs objets solides 3D avec des propriétés personnalisées, y compris les propriétés de masse attribuées et l'export en tant que nomenclature (BOM).

Rapport de poids

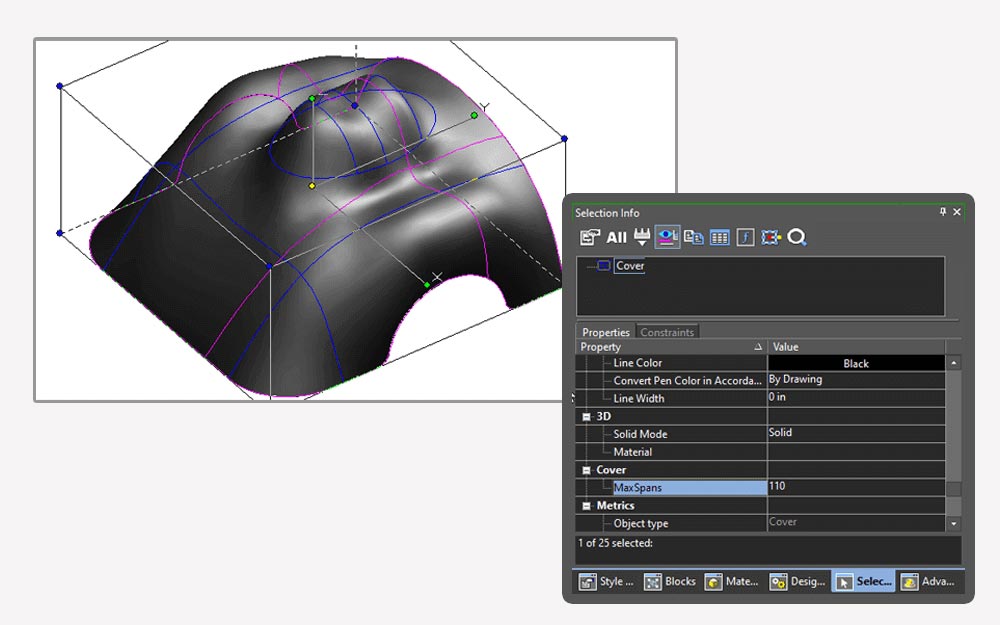

Revêtement de surface 3D : La modélisation de formes 3D complexes est désormais plus facile grâce à l'introduction du revêtement de surface. Le revêtement est le processus consistant à ajuster une surface NURBS à un ensemble de limites de courbe extérieures. Le revêtement complète les outils de peausserie et de lissage existants avec une technique souvent utilisée pour combler ou fermer des ouvertures dans des modèles de surface. Pour contrôler la forme de la surface intérieure, le revêtement inclut également l'option de spécifier des courbes guides. Les revêtements peuvent être appliqués à un profil fermé 2D ou 3D.

Revêtement de surface 3D

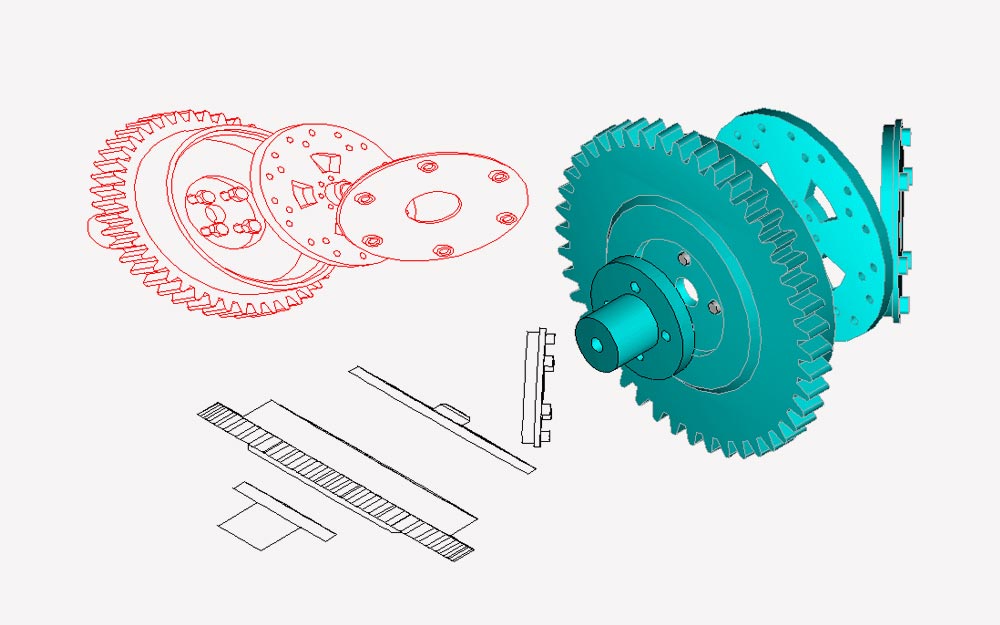

Flat Shot : L'outil Flat Shot permet aux utilisateurs de créer une vue 2D d'un objet 3D, y compris les lignes visibles et invisibles, puis d'enregistrer cette vue dans la Palette de blocs. Un excellent outil pour créer des présentations saisissantes !

Flat Shot

Sélectionner une fonction ou défonctionnaliser une pièce : Grâce à l'éditeur de facettes, vous pouvez désormais sélectionner toutes les classes similaires d'objets ACIS^® — réseaux de fusion, séquences de fusion, protubérances ou dépressions — d'une pièce simplement en sélectionnant une seule facette de cette pièce. Un outil puissant pour remplacer ou supprimer une fonction d'une pièce 3D importée sans historique.

Outils de mappage 3D : TurboCAD^® propose des outils de mappage 3D avancés, notamment Représentation UV de face et Surface sur face. Représentation UV de face permet aux utilisateurs d'obtenir une représentation UV d'une face ACIS^® sélectionnée en tant qu'objet distinct. Surface sur face permet aux utilisateurs de créer une surface 3D à partir de la représentation UV sélectionnée, ainsi qu'un contour 2D situé sur la représentation UV.

Outils de loi

Les lois sont des fonctions mathématiques sous forme de formules utilisées pour définir comment les objets résultants sont modifiés. TurboCAD^® Platinum propose plusieurs outils basés sur ces lois :

• Courbe à partir d'une loi : Crée une courbe 2D ou 3D définie paramétriquement à partir d'une loi. Cet objet peut être utilisé avec l'outil Graphique sur chemin, dans les balayages, et plus encore.
• Déformer une entité par une loi : Déforme un solide 3D existant, avec ou sans l'arbre de pièces.
• Surface avec lois : Génère un nouvel objet de surface paramétrique basé sur une formule.
• Décalage avec lois : Remodèle l'objet de décalage résultant en fonction d'une formule.
• Import/Export de lois : Les utilisateurs peuvent importer et exporter des lois depuis des fichiers texte.

Outils de modification avancée

TurboCAD^® Platinum propose de puissants outils de modification utilisant le moteur ACIS^®. Ces outils deviennent encore plus puissants lorsqu'ils sont combinés avec l'arbre de pièces.

Outils pour la modification avancée

• Outil de pliage : Créez des pliages précis à une distance spécifique du bord. Définissez l'axe, l'angle et le rayon, et TurboCAD^® s'occupe du reste.
• Outil de pliage de tube : Rendez les cylindres hautement flexibles en choisissant les points de pliage sur le tube.
• Pliage par esquisse : Pliez une ou plusieurs collerettes d'un corps en feuille en utilisant une polyligne 2D comme profil.
• Pliage vers un chemin : Utilisez l'outil Pliage vers un chemin et l'opération de l'arbre de pièces pour plier un objet solide ACIS^® le long d'une ligne, d'un arc ou d'une courbe.
• Dépliage : Idéal pour la tôlerie et les ateliers de fabrication, cet outil crée un objet déplié tout en laissant l'original intact.
• Déplier une face : Déplie les faces de divers objets ACIS^®, y compris les surfaces coniques, cylindriques, planes et NURBS, même celles avec une base rectangulaire arrondie. Ceci est également connu sous le nom d'obtention de l'involute d'une surface, parfait pour travailler avec des matériaux comme la tôle ou les tissus.
• Outil de décalage de facette : Déplacez une facette dans ou hors de sa position actuelle tout en mettant à jour toutes les surfaces connectées.
• Outil de collerette : Créez rapidement des collerettes plates et pliées en utilisant l'outil de cotation intelligente pour la précision.
• Outil de collerette de tube : Étendez un tube et pliez-le en quelques clics seulement.
• Étirer une entité : Étirez tout solide ACIS^® le long d'un axe arbitraire.
• Outil d'extraction d'entité : Extrayez des arêtes et des faces d'un corps solide, avec des options de décalage, de suppression des espaces et de boucles de faces planes.

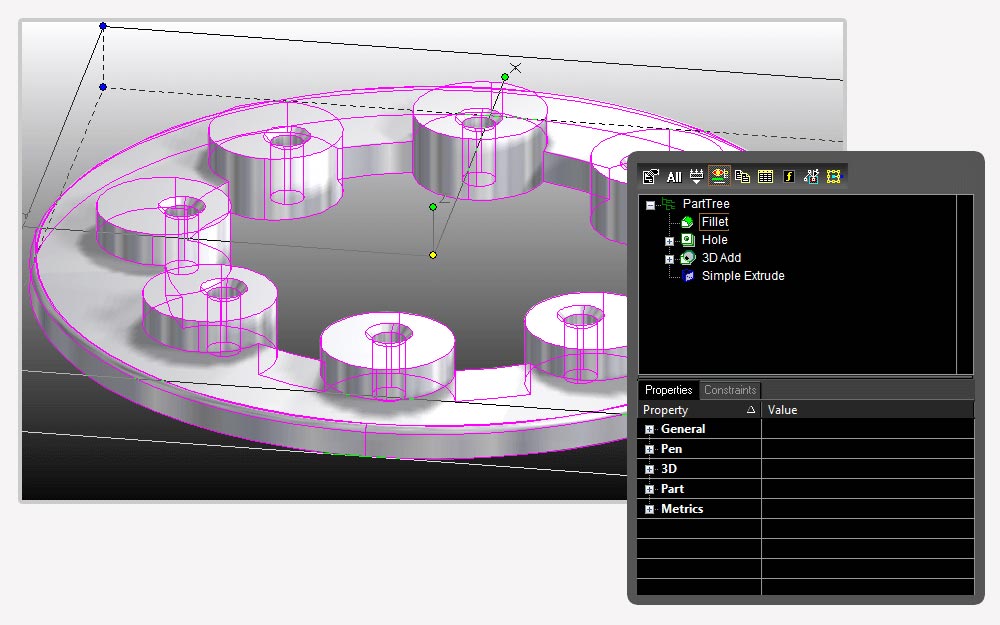

Arbre de pièces

Chacun des outils de conception et de modification de TurboCAD^® Platinum, ainsi que la plupart des primitives 3D et des outils de conception 3D de base, peuvent être pilotés par l'arbre de pièces.

Arbre de pièces

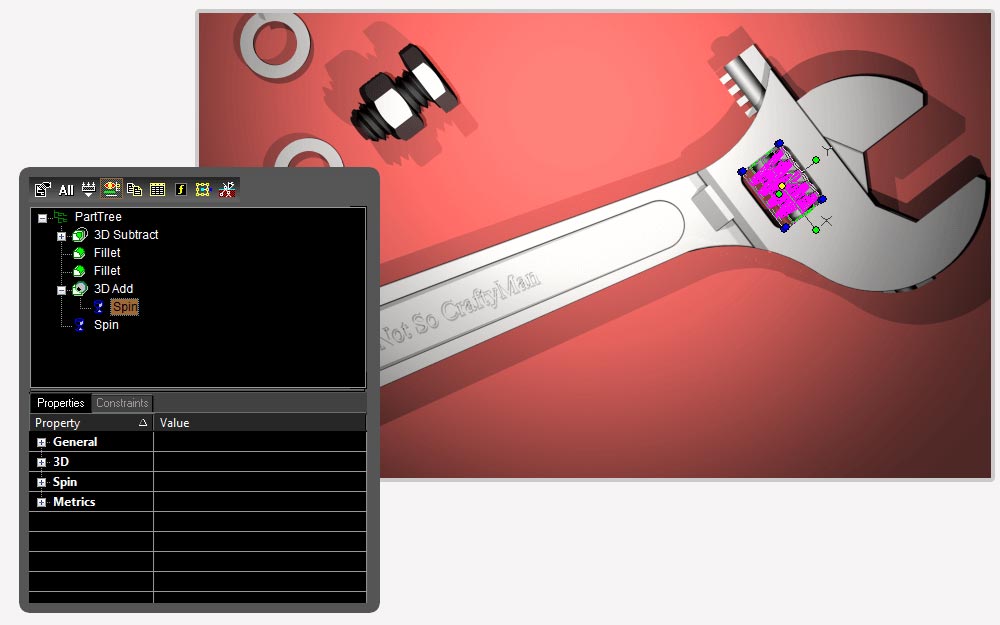

L'arbre de pièces fonctionne comme un outil d'annulation/rétablissement sélectif, permettant des ajustements de paramètres tels que pliages, décalages ou collerettes sans annuler les étapes de conception suivantes. Chaque étape est alors correctement appliquée à la géométrie mise à jour.

Arbre de pièces

L'arbre de pièces de TurboCAD^® Platinum prend en charge la conception paramétrique en mettant à jour l'ensemble de la pièce lorsqu'une valeur est ajustée pendant la phase de conception. Par exemple, lors de l'utilisation d'opérations booléennes sur deux profils 2D extrudés, déplacer l'un ou modifier un profil met automatiquement à jour l'ensemble du profil extrudé et de l'opération booléenne, une fonctionnalité souvent appelée édition basée sur l'historique.

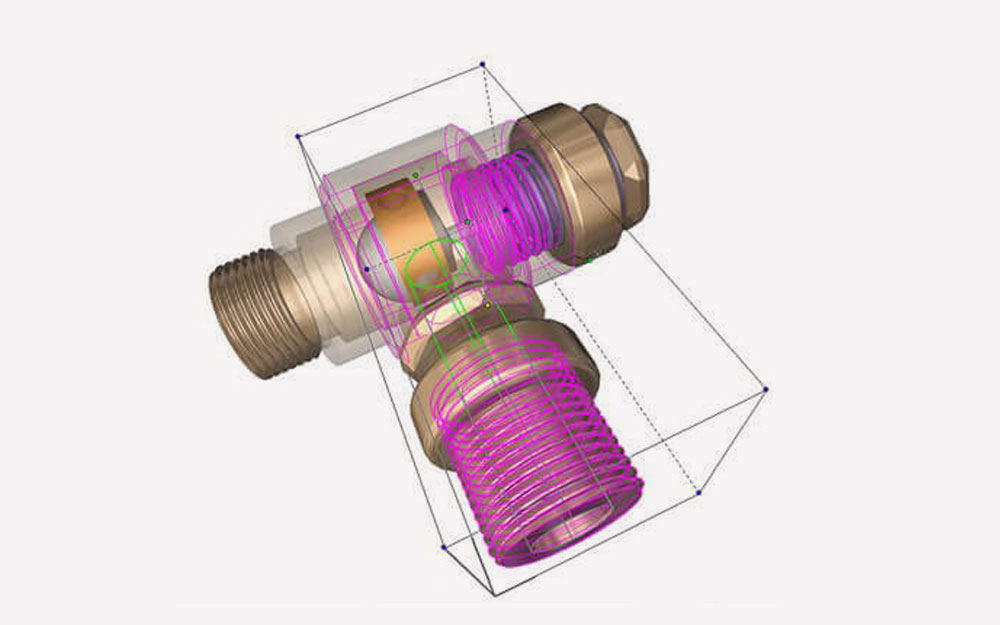

Maillages de surface lisse (SMesh) / Modélisation Sub-D

TurboCAD^® Platinum inclut des outils de modélisation 3D de maillage de surface lisse (SMesh), vous permettant de créer des maillages de surface lisse à l'aide d'outils de modélisation 3D existants comme Boîte et Sphère. Vous pouvez définir des valeurs pour spécifier la tessellation ou la résolution du SMesh résultant, facilitant et accélérant la création de formes organiques. De plus, des réglages de lissage et divers outils d'édition offrent un plus grand contrôle sur votre modèle 3D.

Surface lisse

Outils d'édition pour les maillages de surface lisse

• Déplacer : Déplacez les arêtes et les faces des SMesh.
• Pli : Créez un pli ou une arête vive entre des faces contiguës.
• Affiner la face : Subdivisez les faces sélectionnées pour créer une résolution locale plus élevée.
• Fusionner les facettes : Fusionnez les faces contiguës sélectionnées en une seule face.
• Extruder la face : Extrudez la face d'un SMesh.
• Extruder la face le long d'un chemin : Pour un contrôle plus rapide et plus précis.
• Outil de division de face : Divisez rapidement les faces du SMesh pour des modifications plus précises.
