TurboCAD® offre des outils pour simplifier la conception architecturale.

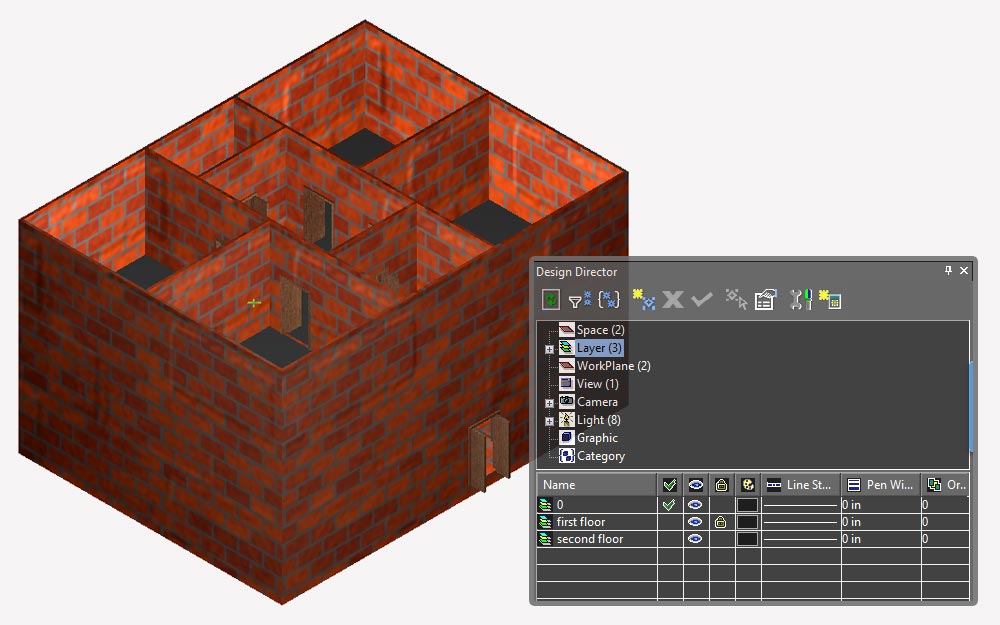

Assistant Constructeur de Maison
Cet outil qui fait gagner du temps crée une conception préliminaire pièce par pièce d'une maison, avec portes, entrées, passages, placards, garage et terrasse. Vous pouvez ensuite organiser ces pièces à votre convenance et même créer des maisons à plusieurs étages.
Assistant Constructeur de Maison

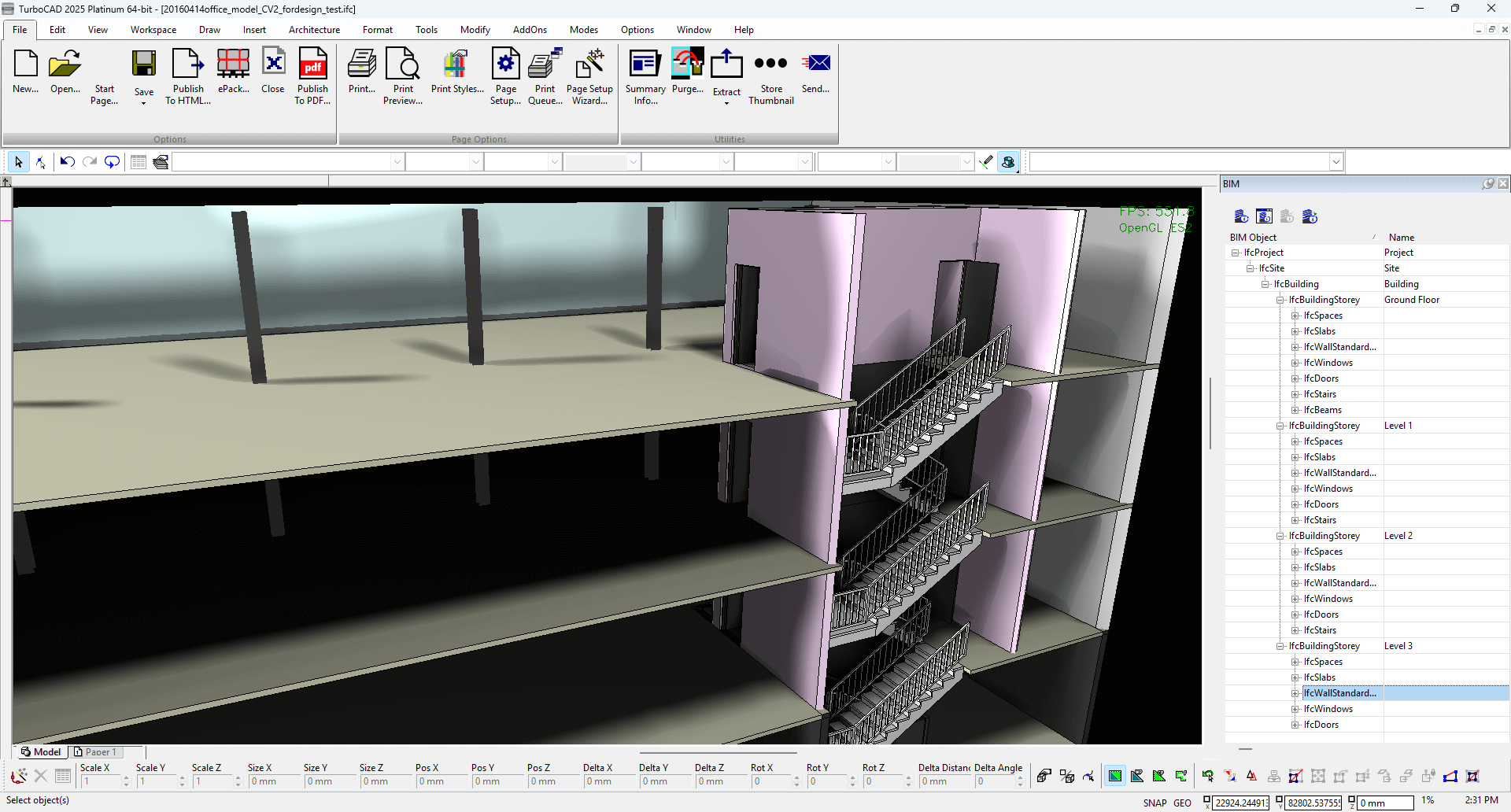

BIM simplifié via la prise en charge IFC
Importez et exportez des données vers/depuis le format Industry Foundation Classes (IFC), la norme de l'industrie pour les informations BIM. Partagez des données personnalisées, ainsi que la géométrie des murs, portes, fenêtres, dalles et toits.
BIM
Objets architecturaux intelligents (paramétriques) riches en attributs
Les objets architecturaux TurboCAD® sont entièrement paramétriques, ce qui signifie que tous les attributs géométriques (hauteur, largeur, profondeur) et de style (forme, type, matériau) peuvent être facilement ajustés lorsque l'objet est sélectionné. TurboCAD® peut lire et afficher les objets conformes ADT intégrés dans les fichiers DWG. En savoir plus sur les objets architecturaux pris en charge par variante.
Murs auto-réparants (compatibles ACA/ADT)
Les murs auto-réparants de TurboCAD® se joignent et s'intersectent automatiquement lorsque vous concevez en 2D ou en 3D. Créez rapidement des murs droits ou courbes et obtenez des ouvertures automatiques lors du placement de portes et fenêtres. Affichez les dimensions des murs en un seul clic. Lors de l'export en fichier DWG, les murs sont compatibles avec AutoCAD® Architecture et AutoCAD Architectural Desktop.

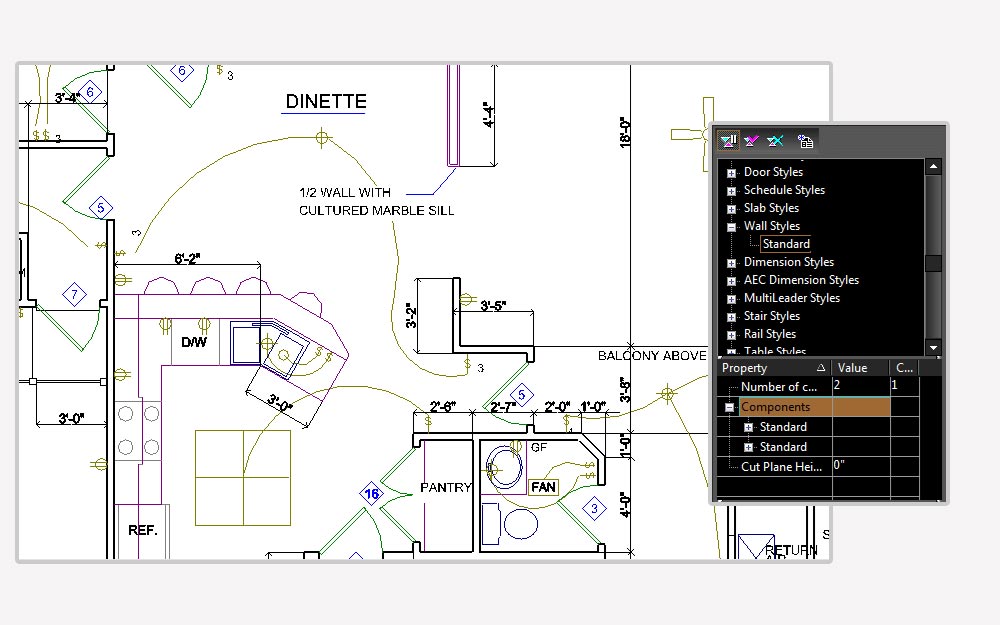

Définitions de murs composés / Murs multi-composants
TurboCAD® Platinum inclut des définitions de murs composés pour générer des murs multi-composants avec des paramètres de conception distincts tels que largeur, décalage et hachures pour représenter chaque matériau au sein du mur. Les propriétés sont stockées ensemble, de sorte que si vous étendez le mur, les fondations et tout ce qui y est associé s'étendront également. Vous pouvez également modifier le haut et le bas des murs pour créer des formes personnalisées.
Propriétés de masse

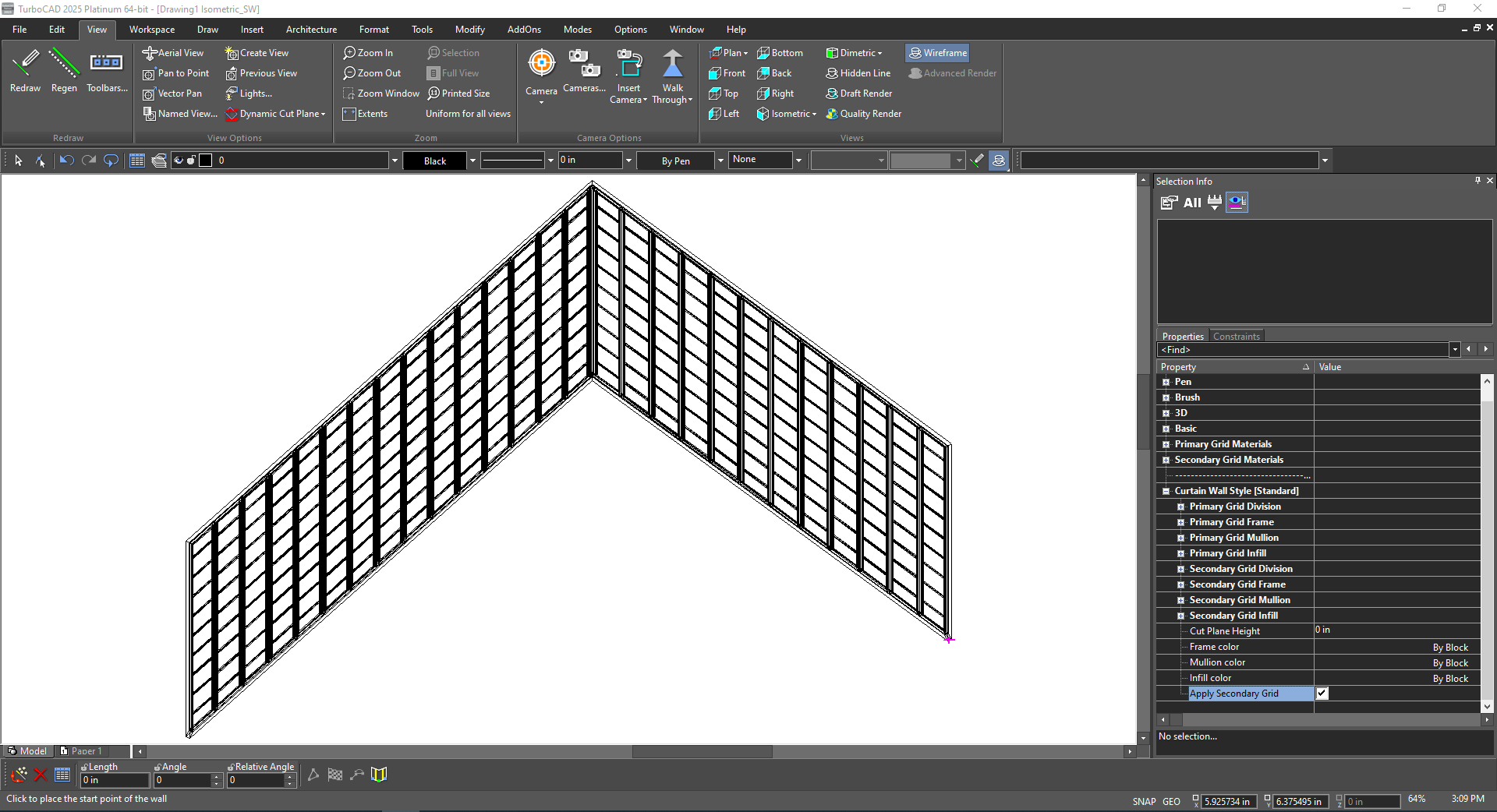

Murs-rideaux
Les outils de murs-rideaux prennent en charge des mises en page de façade pilotées par grille, des divisions horizontales et verticales imbriquées, ainsi que des affectations précises de panneaux et de cadres. Ils incluent également des opérations d'édition pratiques offrant aux architectes un contrôle détaillé lors du développement d'enveloppes de bâtiment complexes. Ces capacités de conception architecturale permettent une modélisation de façade flexible basée sur une grille, l'attribution de matériaux aux cadres et panneaux, le maintien de la compatibilité DWG avec AutoCAD Architecture, et proposent des fonctions d'édition spécialisées telles que division, jonction et ajustement. Ensemble, elles offrent un flux de travail efficace et précis pour créer des façades architecturales sophistiquées.
Murs-rideaux

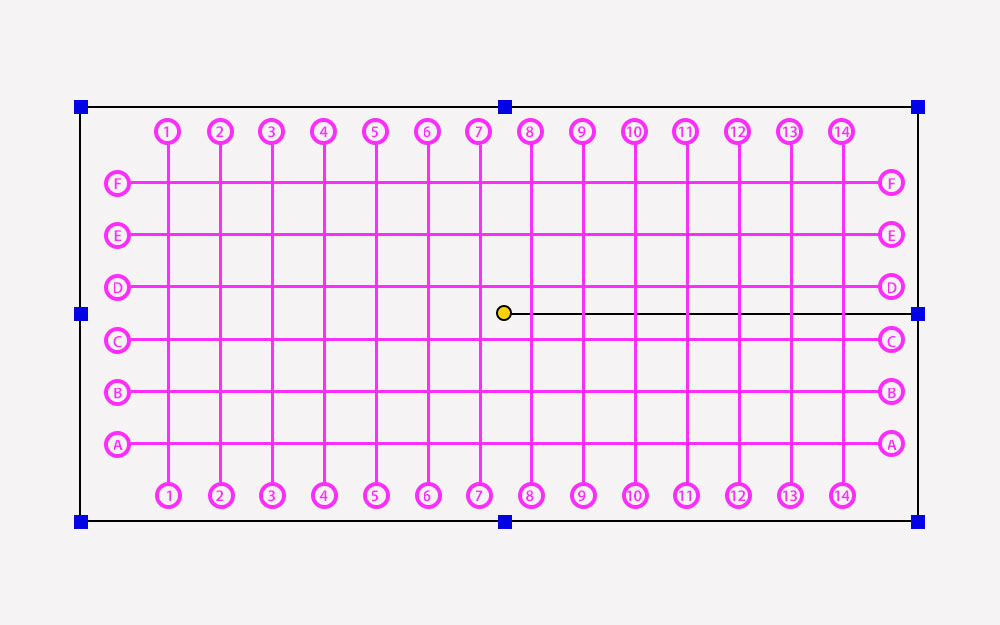

Grille architecturale
L'outil Grille architecturale facilite l'alignement d'autres objets architecturaux dans le dessin, tels que murs et colonnes. Les utilisateurs peuvent également importer des grilles rectangulaires depuis des dessins DWG et modifier les propriétés de la grille et de la représentation en bulle via la Palette d'informations de sélection.
Grille architecturale

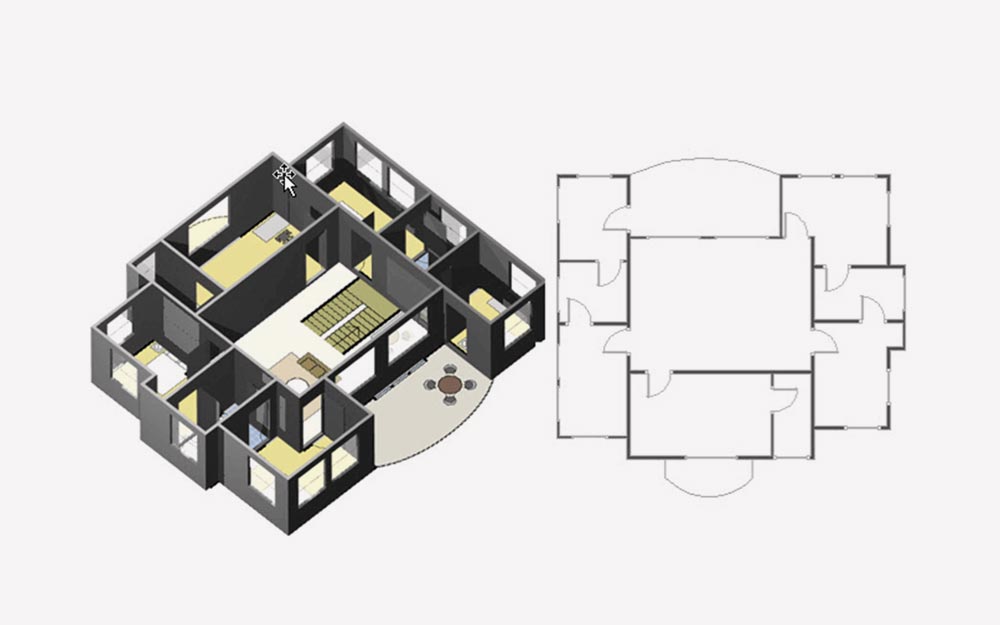

Portes et fenêtres
TurboCAD® offre des portes et fenêtres paramétriques compatibles ACA/ADT. Les types et styles de base sont inclus avec TurboCAD® Deluxe et Professional, tandis que TurboCAD® Platinum offre des types et formes supplémentaires, y compris 18 types de portes, 6 formes de portes, 13 types de fenêtres et 13 formes de fenêtres. De plus, vous pouvez appliquer des petits-bois aux portes et fenêtres.
Portes et fenêtres
Dimensions dynamiques
L'affichage des dimensions lors de l'insertion de portes/fenêtres montre la distance entre la porte/fenêtre et les extrémités du mur pour faciliter le placement. Vous pouvez personnaliser le format du texte, et les champs correspondants sont ajoutés à la Barre d'inspection.

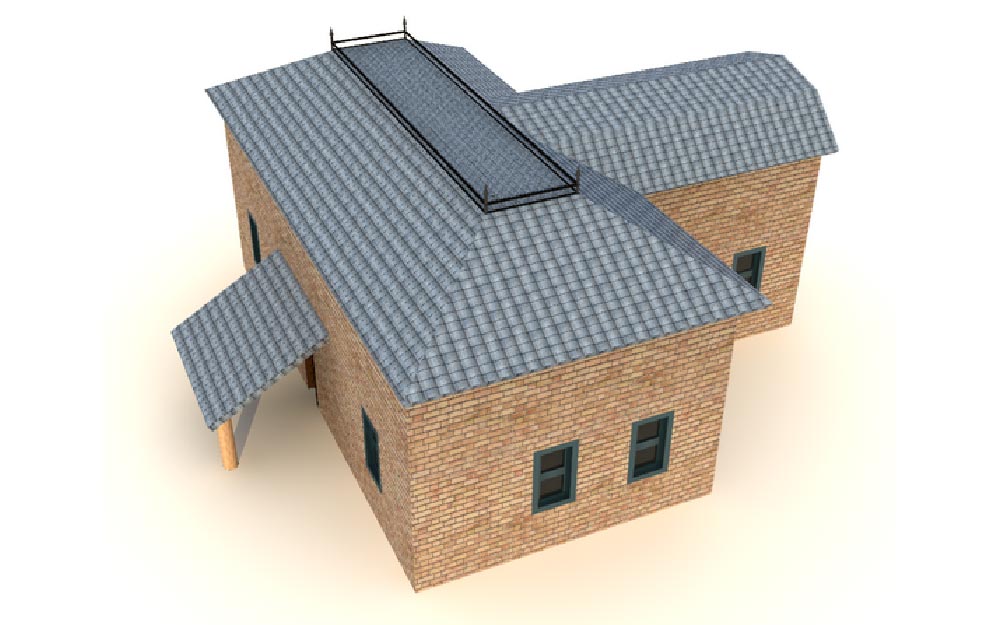

Toits
Créez un toit automatiquement en sélectionnant les murs. Le haut des murs se modifiera automatiquement lors du changement de pente du toit. Vous pouvez également ajouter différents matériaux à divers composants (partie supérieure, bordure de toit inférieure, etc.) d'un toit.
Toits
Dalles (dalles de plancher et de toit avec ouvertures)
Ajoutez des dalles paramétriques aux murs dans TurboCAD® Platinum, en contrôlant facilement le décalage entre les étages et les pièces. Vous pouvez même découper des trous dans les dalles pour les escaliers, la plomberie, etc.
Escaliers
TurboCAD® offre la possibilité de créer des escaliers droits en aussi peu que 3 clics. Les escaliers sont entièrement paramétriques. Spécifiez le matériau, les dimensions de l'escalier, y compris la hauteur, et plus encore. TurboCAD® Platinum offre des styles d'objets d'escalier paramétriques supplémentaires, y compris multi-paliers, en spirale et en forme de U.
Rampes
TurboCAD® Platinum vous permet d'ajouter facilement des rampes aux escaliers et balcons. Définissez des centaines de types de rampes, en réglant l'emplacement, la position des poteaux et les paramètres d'extension. Pour plus de productivité, les utilisateurs ont la possibilité d'attacher des rampes ou des mains courantes des deux côtés des escaliers simultanément.
Marqueurs
Insérez des marqueurs à incrémentation automatique pour numéroter des objets tels que pièces, portes ou fenêtres dans vos plans architecturaux. Idéal pour créer des légendes, des rappels, ou simplement cartographier des points et ajouter des notes à vos dessins. Quatre styles de marqueurs différents sont inclus.
Outil et assistant de nomenclature
Créez une nomenclature affichant le nombre de portes et fenêtres dans votre dessin. L'assistant de nomenclature accélère la création et le remplissage du tableau de nomenclature avec les informations du dessin. Contrôlez même les styles de texte. L'ajout d'une fenêtre ou d'une porte à votre dessin met à jour dynamiquement la nomenclature.
Coupes et élévations architecturales (documentation 3D vers 2D)
Affichez des coupes et élévations (horizontales, verticales ou définies par l'utilisateur), même en mode rendu, idéal pour examiner les sections transversales des bâtiments.
Gestionnaire de styles
Le gestionnaire de styles offre un contrôle sur le style des dimensions, du texte et de tous les types d'objets architecturaux. Il inclut des styles prédéfinis, entièrement paramétriques, pour les portes, fenêtres, murs, dimensions, nomenclatures, tableaux et texte, qui peuvent être personnalisés selon vos préférences, avec possibilité d'ajouter de nouveaux styles. Cette fonctionnalité est limitée dans TurboCAD® Professional et Deluxe.
Blocs auto-ajustables et alignables
Créez n'importe quel bloc personnalisé, comme une porte tournante ou une colonne, et placez-le dans un objet mur. Le bloc se nettoiera automatiquement (ajustement ou réparation) et s'alignera correctement lorsqu'il sera placé, déplacé ou retiré d'un mur.
Outil de géolocalisation
L'outil de géolocalisation de TurboCAD vous permet d'attribuer une longitude et une latitude à un point de votre dessin. Ceci est particulièrement utile pour les géomètres et ingénieurs civils qui peuvent avoir besoin de la localisation d'éléments de dessin.
Terrains
Créez des objets de terrain à partir de points sélectionnés. TurboCAD® offre également la prise en charge de l'import et de l'export de fichiers de données de terrain (XYZ).
Modélisation de terrain avec polylignes
L'outil Terrain inclut une fonctionnalité permettant de générer un terrain à l'aide d'une collection de polylignes. Cette approche est particulièrement efficace pour créer des paysages via une série d'isolignes, offrant une méthode intuitive et précise pour modéliser des élévations et caractéristiques topographiques variées. Que vous conceviez des terrains naturels ou des environnements urbains, cette option offre une solution efficace et polyvalente pour la création de terrain.
