Dessin paramétrique
Le dessin paramétrique améliore la précision et la productivité dans la conception. Avec un contrôle accru grâce aux contraintes géométriques et dimensionnelles, les conceptions peuvent être modifiées rapidement et efficacement. La Palette de calcul permet de définir des valeurs pour les cotes motrices, y compris des relations formulaires entre les objets, à l'aide de diverses fonctions.
Dessin paramétrique
Productivité de révision rapide
Le système de contraintes de TurboCAD® intègre le gestionnaire de contraintes D-Cubed™ 2D DCM de Siemens Industry Software Limited, le même moteur robuste utilisé par des plateformes de conception haut de gamme telles qu'AutoCAD®, Autodesk Inventor, CATIA, SolidWorks®, NX, Solid Edge et thinkdesign. Les contraintes, également appelées esquisses variationnelles, offrent un meilleur contrôle et une productivité accrue, stimulant la créativité. Cela permet une création plus rapide de familles de pièces, une intégration rapide des modifications en rouge, une évaluation facile des différentes conceptions et une modification simple des liaisons en ajustant une cote motrice.
Contraintes géométriques
Les contraintes géométriques définissent la relation entre les éléments géométriques. TurboCAD® prend en charge les contraintes de coïncidence point à point, point à ligne, parallèle, perpendiculaire, tangentielle, concentrique, symétrique, horizontale, verticale et de point médian.
Contraintes dimensionnelles
Les contraintes dimensionnelles spécifient la taille des entités géométriques. TurboCAD® prend en charge les contraintes de rayon égal, de longueur égale, de distance égale, de distance, de longueur et d'angle. Avec la fonction d'auto-contrainte, toutes les contraintes possibles sont attachées à une sélection. Activer l'auto-contrainte pendant le dessin ajoute des relations au fur et à mesure. Tous les types de cotes standard peuvent être utilisés comme cotes motrices, augmentant la productivité lors du dessin ou des révisions.
Contraintes de motif
Les contraintes de motif exploitent la puissance des contraintes, des cotes et des outils de réseau pour créer des réseaux d'objets dessinés définis paramétriquement. En dessinant n'importe quelle géométrie 2D et en activant les contraintes automatiques, les outils de réseau peuvent être utilisés pour créer des réseaux avec des dimensions variables gérées dans la Palette de calcul. TurboCAD® peut créer des motifs 3D paramétriques à partir de diverses entités, y compris des objets ACIS®, des objets de surface, des objets 2D, des objets 3D et des blocs.

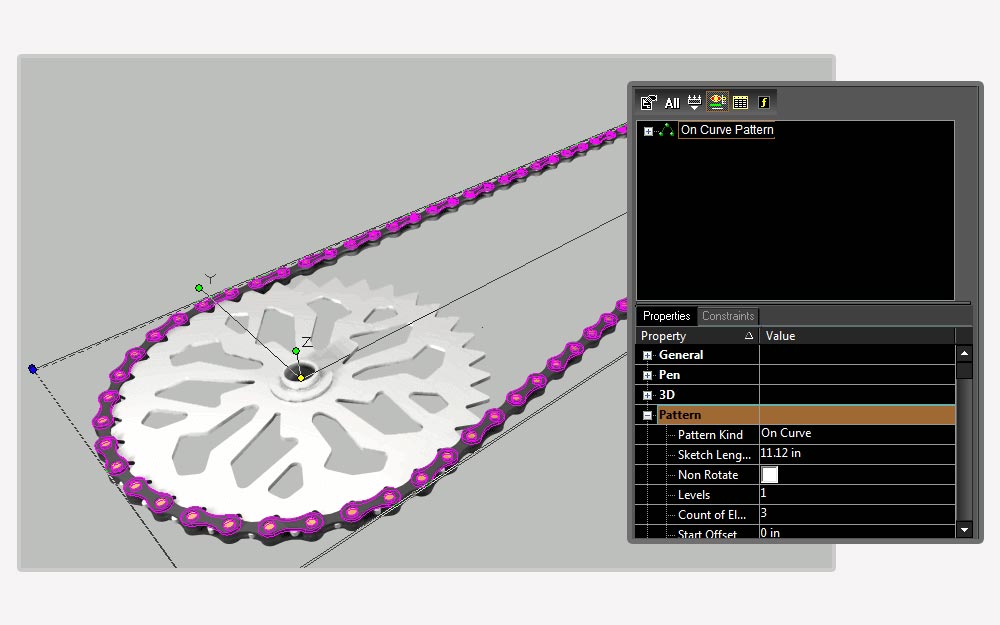

Types de motifs
TurboCAD® prend en charge les motifs sur polyligne, réseau, sur courbe, radial, sphérique et cylindrique. Lors de la création d'un motif de réseau, modifiez les lignes, colonnes, niveaux et distances entre les éléments du réseau sur l'axe x, y ou z à tout moment.
